Ekologiczna architektura – oszczędzanie i pozyskiwanie energii
Budynek Kalk Karrees położony w niemieckim Köln to imponujące
połączenie nowoczesnej sztuki architektury z ekologicznymi
technologiami jutra firmy Schüco. Zintegrowane z przeszkloną fasadą
moduły fotowoltaiczne zaopatrują budynek w darmową energię
elektryczną, natomiast termoizolowane fasady ograniczają ucieczkę
ciepła.

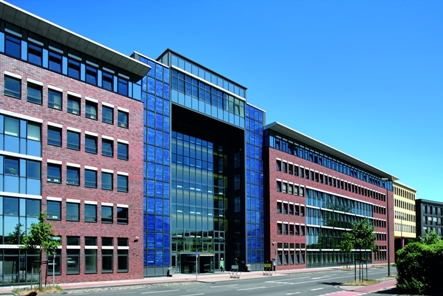

Obiekt Kalk Karrees to wybudowany w 2002 roku zespół
administracyjno-biurowy położony w industrialnym dystrykcie miasta
Köln - Kalk, zlokalizowanym na prawym brzegu Renu. Największą
częścią kompleksu administracyjnego jest budynek o powierzchni
użytkowej 47000 m2. Korpus w formie zabudowy blokowej został
wpisany w kształt działki budowlanej. Obiekt liczy sześć
kondygnacji od strony ulicy i pięć od strony wewnętrznej zespołu.
Takie rozwiązanie zostało podyktowane wymogami ochrony przed
hałasem ulicznym. Architekci zdecydowali się połączyć typowe dla
historycznej zabudowy Kolonii materiały budowlane ze współcześnie
używanym aluminium i szkłem. Charakterystyczna czerwona cegła
klinkierowa widoczna na przeważającej części elewacji stanowi o
unikalnej tożsamości budynku, harmonizując jednocześnie z
przeszklonymi fasadami i zintegrowanymi modułami fotowoltaicznymi
Schüco.
Portal słońca i nowe rozwiązania

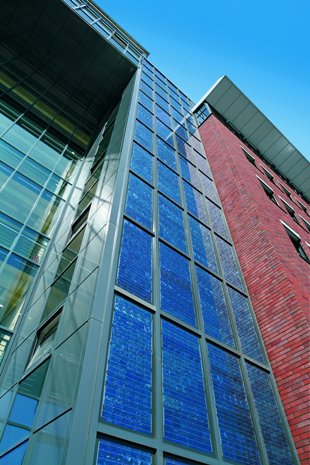

Dominującym elementem konstrukcji jest zorientowany w kierunku
południowym portal wejściowy z instalacją solarną, otwierający
wejście do jedynego w swoim rodzaju atrium, dzielącego obiekt na
dwie części użytkowe. Umieszczona bezpośrednio w strefie wejścia
instalacja fotowoltaiczna stanowi, oprócz efektownej dekoracji
obiektu, dostrzegalny znak aktywnej ochrony klimatu przez
urzędujące w budynku władze samorządowe. We wzniesionej na wysokość
22 metrów fasadzie słupowo-ryglowej umieszczono łącznie 96 modułów
polikrystalicznych PV o powierzchni 170 m2. Całkowita moc nominalna
takiego zespołu wynosi 16 kWp, co pozwala na zmniejszenie rocznej
emisji CO2 o niemal 5 ton. Ciemnoniebieska kolorystyka modułów PV
współgra z szarym odcieniem ciepłych fasad oraz ciemnoczerwoną

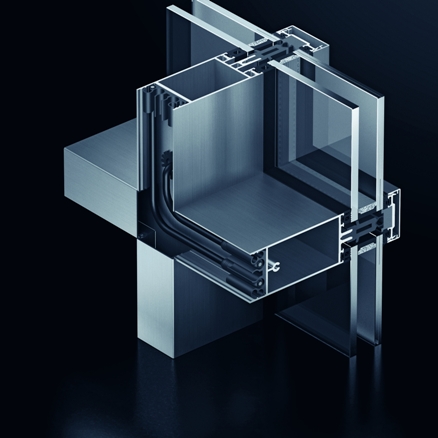

barwą klinkieru. W konstrukcji fasad serii Schüco FW 50+, w tym
także najnowszym systemie FW 50+.SI wzięto pod uwagę rozwój powłoki
budynku w kierunku pozyskiwania energii (fotowoltaika) i
oszczędzania energii (automatyka), stąd przewidziano w nich ukryte
prowadzenie przewodów elektrycznych w kanałach instalacyjnych
zintegrowanych z profilami.
Fasady coraz cieplejsze
Rozwiązanie fasadowe zastosowane w obiekcie Kalk Karrees to ukłon w
stronę nowoczesnej estetyki i oszczędności energii cieplnej. Schüco
FW 50+, pomimo upływu czasu nadal spełnia wysokie wymogi normowe.
Przy wypełnieniu z szyb o wartości Ug = 1,1 W/m2K i współczynniku
Uf = 2,0 (1,8) W/m2K, odpowiednio w strefie słupka i rygla,
całkowita izolacyjność cieplna przegrody Ucw wynosi 1,7 W/m2K.
Funkcjonalność rozwiązania wyraża się także w możliwości realizacji
pełnej gamy świetlików dachowych, jak te zastosowane w zadaszeniu
atrium Kalk Karrees oraz płynnego łączenia ścian kurtynowych z
innymi systemami i materiałami. Współcześnie dostępne rozwiązania
fasadowe Schüco są jeszcze bardziej zaawansowane pod względem
technologicznym. Najnowszy system fasadowy Schüco FW 50+.SI
charakteryzuje się dwukrotnie niższym współczynnikiem przenikania
ciepła Uf, co przy zastosowaniu dzisiaj dostępnych szyb o
współczynniku Ug = 0,6 W/m2K, pozwala osiągnąć współczynnik
przenikania ciepła dla całej fasady na poziomie Ucw = 0,8 W/m2K, i
to przy uwzględnieniu wpływu połączeń śrubowych! Obniżenie wartości
Ucw o niemal 53% w stosunku do starszego rozwiązania przekłada się
na dalsze wymierne korzyści finansowe i ekologiczne. Przy
zastosowaniu nowego systemu fasadowego FW 50+.SI na powierzchni
1000 m2 roczna oszczędność energii odpowiada zużyciu aż 9200 l
oleju opałowego i zmniejszeniu emisji CO2 do atmosfery aż o 25 ton
rocznie!
