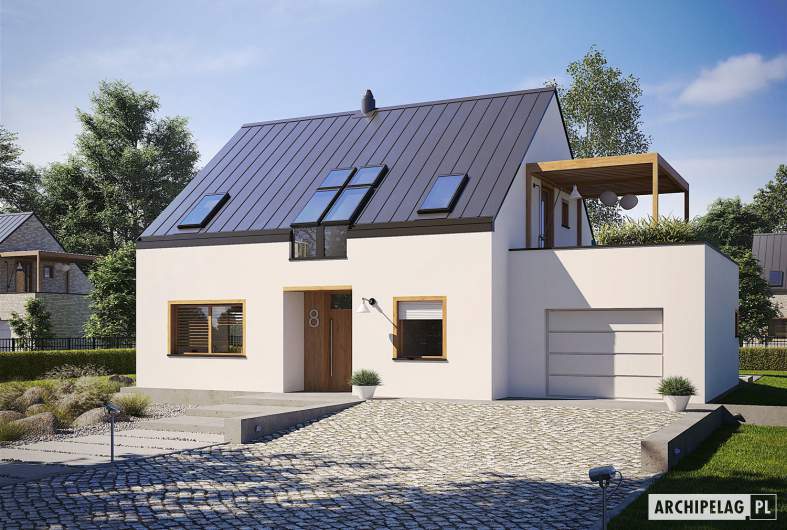

Projekt domu Katrina III G1 ENERGO PLUS - wizualizacja ogrodowa
Autor: Artur Wójciak
miniatura
miniatura
miniatura

Katrina III G1

ENERGO PLUS - tylko u nas

  • Wersja:
  • Powierzchnia użytkowa 131.46 m²
  • Dodatkowo:
  • pom. techniczne 8.39 m²
  • garaż 28.83 m²
  • Powierzchnia zabudowy 143.97 m²
  • Pow. netto 227.91 m²
  • Kubatura 575.26 m³
  • Wymiary budynku 15.04 × 10.24 m
  • Wysokość budynku 8.76 m
  • Kąt nachylenia dachu 40o
  • Powierzchnia dachu 125 m²
  • Minimalne wymiary działki 23.04 x 18.24 m

Cena projektu

5 520 pln

6 900 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Katrina III G1 ENERGO PLUS

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

  • 1. Wiatrołap 4.26 m²
  • 2. Hol + schody 13.98 m²
  • 3. Korytarz 3.00 m²
  • 4. Kuchnia 9.05 m²
  • 5. Spiżarnia 1.44 m²
  • 6. Pokój dzienny 29.90 m²
  • 7. Gabinet 10.50 m²
  • 8. Łazienka 2.78 m²
  • 9. Pom. techniczne 8.39 m²
  • 10. Garaż 28.83 m²

Poddasze

  • 1. Korytarz 9.35 m²
  • 2. Sypialnia 13.50 m²
  • 3. Garderoba 5.96 m²
  • 4. Sypialnia 10.67 m²
  • 5. Sypialnia 8.17 m²
  • 6. Łazienka 7.10 m²
  • 7. Toaleta 1.80 m²

Więcej o projekcie domu Katrina III G1 ENERGO PLUS

Katrina III G1 ENERGO PLUS to dom, który zachwyca zarówno z zewnątrz, jak i od środka. Projekt stawia na prostotę, harmonię i funkcjonalność, oferując swoim mieszkańcom przytulny komfort na najwyższym poziomie. Liczne przeszklenia, w tym nowoczesne okna kolankowe dbają o swobodny dostęp do naturalnego światła i pozwalają cieszyć się pięknym widokiem na ogród. Dom polecamy wszystkim, którzy chcą mieszkać modnie, stylowo i w zgodzie z naturą.

FAKRO – wiodący producent okien dachowych na świecie – prezentuje: innowacyjne okna pionowe INNOVIEW. Wielkoformatowe drzwi i okna drewniano-aluminiowe gwarantują widok, który odkrywasz na nowo przy każdym kolejnym spojrzeniu.

www.fakro.pl

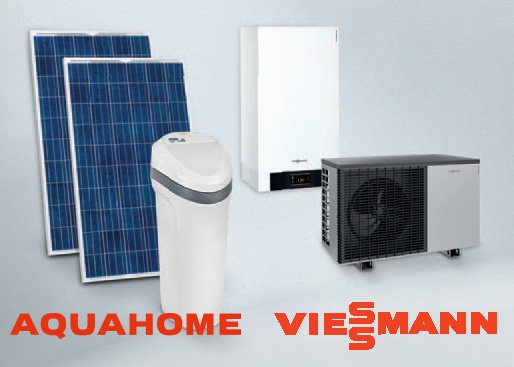

Viessmann efektywne grzanie domu. Ciepło z gruntu, powietrza i ze słońca (system magazynowania lodu). Powietrzna pompa ciepła typu split Vitocal 200s. Panele fotowoltaiczne Vitovolt 200. Stacja uzdatniania wody Aquahome 20-N.

www.viessmann.pl

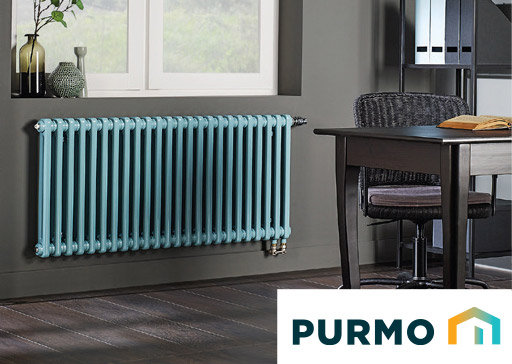

Purmo – nowoczesne grzejniki kolumnowe Delta Laserline łączą technologię XXI wieku z designem. Wyjątkowy profil rur, w kształcie litery D i technologia kompletnego spawania wiązką lasera sprawia, że grzejniki są niezwykle trwałe i mają nieskazitelny wygląd.

www.purmo.pl

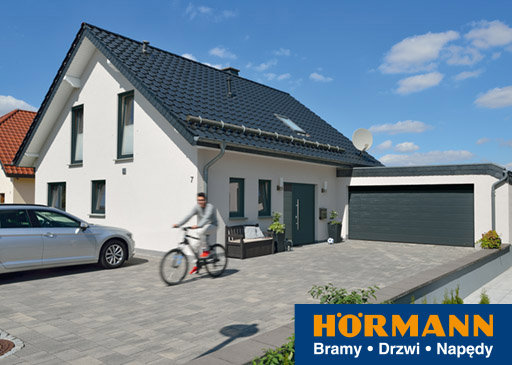

Hörmann - energooszczędna brama LPU 67 Thermo. Zbudowana z izolowanych termicznie stalowych segmentów. Podwójne uszczelki na łączeniach segmentów oraz w progu. Współczynnik przenikania ciepła U 1,0 W/(m2K), a z ościeżnicą ThermoFrame 0,88 W/(m2K).

www.hormann.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

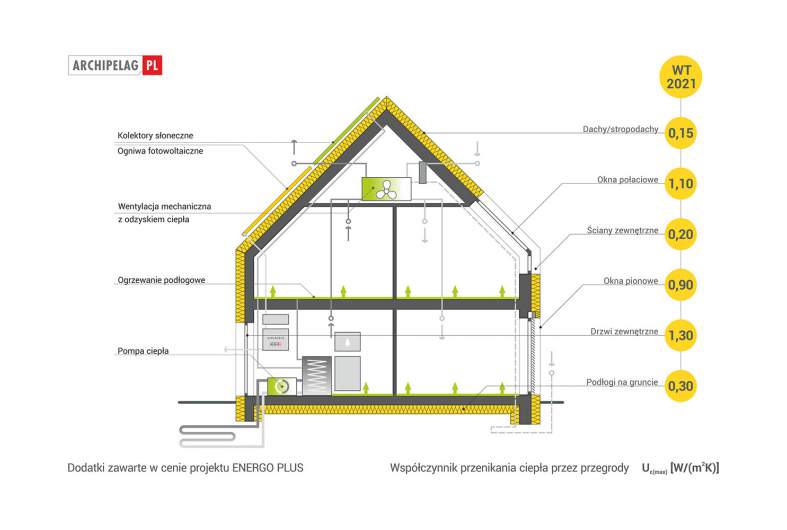

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 61.28 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 296 283 (1)
Stan surowy zamknięty: 364 656 (1)
Stan deweloperski: 603 961 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

Elewacje

frontowa

lewa

tylna

prawa

Inne wersje projektu

Opinia eksperta

Marta Pryczkowska mgr inż. architekt krajobrazu Marta Pryczkowska Lider Działu Projektowego Libet

Katrina III to imponujący projekt dla wymagających inwestorów. Oryginalny, dwuspadowy dach oraz liczne przeszklenia sprawią, że dom wyróżni się na tle innych zabudowań. Atrakcyjnym elementem domu jest duży taras, który znajduje się nad garażem. Taki taras powinien być wykończony wytrzymałym, ale lekkim materiałem. W takiej sytuacji najlepiej sprawdzą się płyty z gresu porcelanowego o grubości 2 cm mocowane na wspornikach. Rozwiązanie to umożliwi nam również poprowadzenie pod płytami instalacji różnego rodzaju – np. elektrycznej. Należy zadbać o izolację przed montowaniem tarasu.
