Projekt domu EX 2 - wizualizacja ogrodowa
Autor: Artur Wójciak
miniatura
miniatura

EX 2

(wersja A) ENERGO PLUS - tylko u nas

  • Powierzchnia użytkowa 125.05 m²
  • Dodatkowo:
  • pom. techniczne 8.60 m²
  • Powierzchnia zabudowy 90.67 m²
  • Pow. netto 152.10 m²
  • Kubatura 415.74 m³
  • Wymiary budynku 9.92 × 10.32 m
  • Wysokość budynku 6.98 m
  • Kąt nachylenia dachu 2o
  • Powierzchnia dachu 81 m²
  • Minimalne wymiary działki 16.92 x 18.32 m

Cena projektu

5 800 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu EX 2 ENERGO PLUS (wersja A)

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

  • 1. Wiatrołap 2.78 m²
  • 2. Hol + schody 11.70 m²
  • 3. Kuchnia 9.33 m²
  • 4. Spiżarnia 1.46 m²
  • 5. Jadalnia 11.64 m²
  • 6. Pokój dzienny 20.79 m²
  • 7. Łazienka 2.73 m²
  • 8. Pom. techniczne 8.60 m²

Piętro I

  • 1. Korytarz 5.79 m²
  • 2. Sypialnia 21.77 m²
  • 3. Sypialnia 14.58 m²
  • 4. Sypialnia 13.21 m²
  • 5. Pokój kąpielowy 6.99 m²
  • 6. Toaleta 2.28 m²

Więcej o projekcie domu EX 2 ENERGO PLUS (wersja A)

EX 2 ENERGO PLUS (wersja A) to kwintesencja nowoczesnych trendów - prosta energooszczędna bryła, atrakcyjne, drewniane detale elewacji podkreślające surową biel. Płaski dach otwiera dom na nowe możliwości: zielony dach i okna dachowe gwarantujące znakomite doświetlenie wnętrza. Zadaszony taras na piętrze dodaje szyku i kusi zacisznym miejscem do relaksu i odpoczynku.

FAKRO – wiodący producent okien dachowych na świecie – prezentuje: innowacyjne okna pionowe INNOVIEW. Wielkoformatowe drzwi i okna drewniano-aluminiowe gwarantują widok, który odkrywasz na nowo przy każdym kolejnym spojrzeniu.

www.fakro.pl

Viessmann efektywne grzanie domu. Ciepło z gruntu, powietrza i ze słońca (system magazynowania lodu). Powietrzna pompa ciepła typu split Vitocal 200s. Panele fotowoltaiczne Vitovolt 200. Stacja uzdatniania wody Aquahome 20-N.

www.viessmann.pl

Purmo – nowoczesne grzejniki kolumnowe Delta Laserline łączą technologię XXI wieku z designem. Wyjątkowy profil rur, w kształcie litery D i spawanie wiązką lasera sprawia, że grzejniki są niezwykle trwałe i mają nieskazitelny wygląd.

www.purmo.pl

Röben - jeden z największych producentów ceramiki budowlanej w Polsce. Oferta marki to między innymi szeroki wybór cegieł i płytek klinkierowych oraz dachówek ceramicznych. Wszystkie produkty wytwarzane są z naturalnego surowca – gliny i spełniają oczekiwania tych, którzy poszukują energooszczędnych, ekologicznych, wysokiej jakości rozwiązań do swoich inwestycji.
www.roben.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

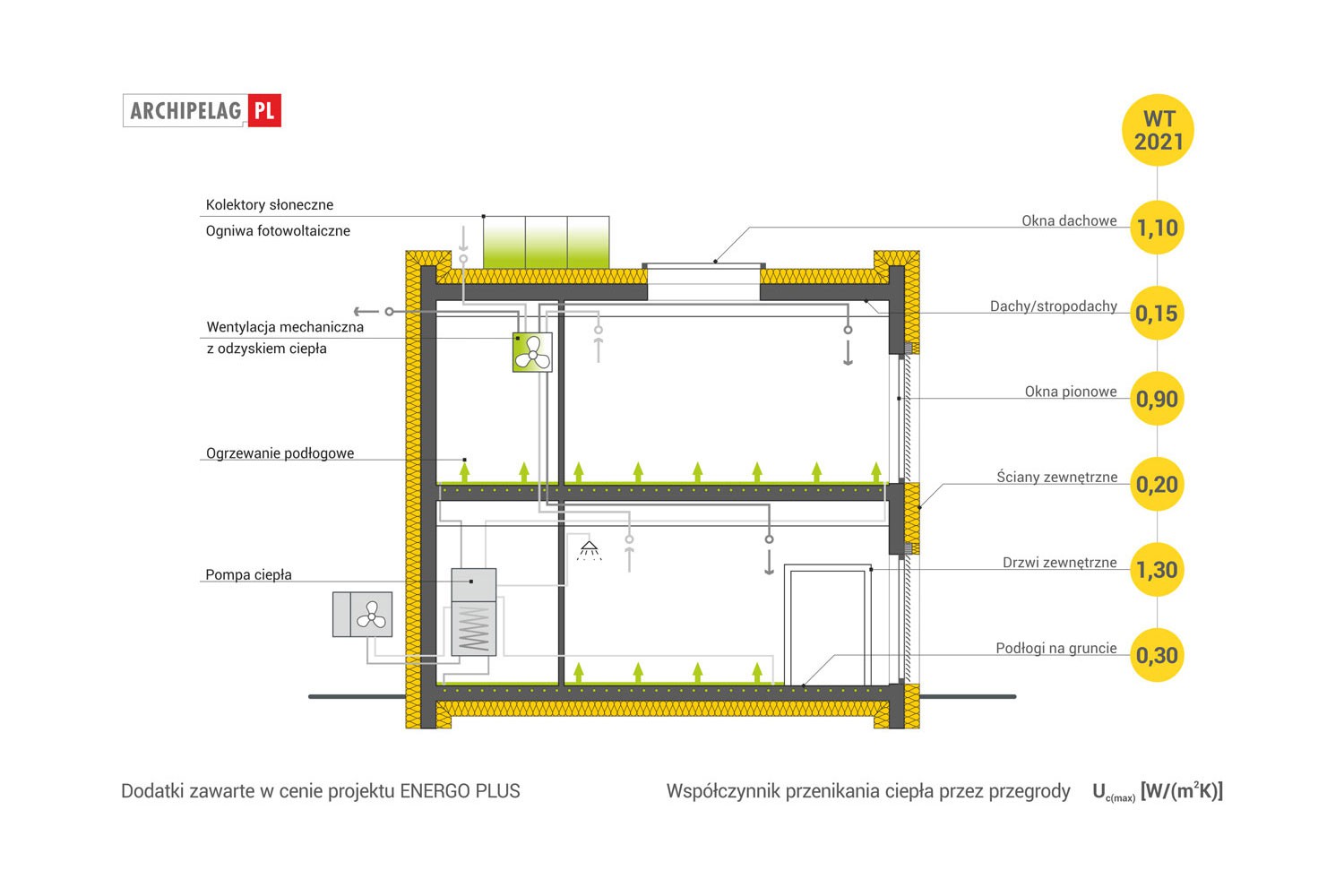

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 57.36 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 197 730 (1)
Stan surowy zamknięty: 243 360 (1)
Stan deweloperski: 403 065 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

Elewacje

Inne wersje projektu

Widoki 3D

Opinia eksperta

Tomasz Rybarczyk  arch., inż. budownictwa Tomasz Rybarczyk arch., inż. budownictwa Product Manager SOLBET Sp. z o.o.

EX 2 ENERGO PLUS to budynek w formie modernistycznej „kostki”. Bardzo wygodny ze względu na pełnej wysokości kondygnacje. Dół to strefa dzienna, piętro to strefa nocna, na której mieszczą się m.in. trzy dosyć duże sypialnie. Duży udział w konstrukcji budynku stanową ściany zakończone attyką. Do takich celów znakomicie nadaje się beton komórkowy, który jest materiałem jednorodnym i porowatym, a więc dobrze izolującym w każdym kierunku. Do ścian zewnętrznych najlepiej zastosować bloczki o szerokości 24cm i klasie gęstości 500 lub 600. Można zastosować boczki profilowane na pióra i wpusty, profilowane na wpust-wpust lub bez profilowania. Z bloczków profilowanych na pióra i wpusty ściany muruje się bez wypełnienia spoin pionowych za pomocą zaprawy murarskiej do cienkich spoin SOLBET 0.1. Bloczki profilowane na pióra i wpusty muruje się bez wypełnienia zaprawą spoin pionowych. Natomiast bloczki bez profilowania lub profilowanych na wpust-wpust muruje się z wypełnieniem zaprawą wszystkich spoin. Do wykończenia stanu surowego można zastosować również system ocieplenia SOLBET Termo: klej do styropianu, klej do siatki zbrojącej oraz tynk zewnętrzny i tynk wewnętrzny wraz ze środkami gruntującymi.



czytaj więcej
