Tim IV G1

3 200 pln

Znajdź projekt domu
Powierzchnia [m²]

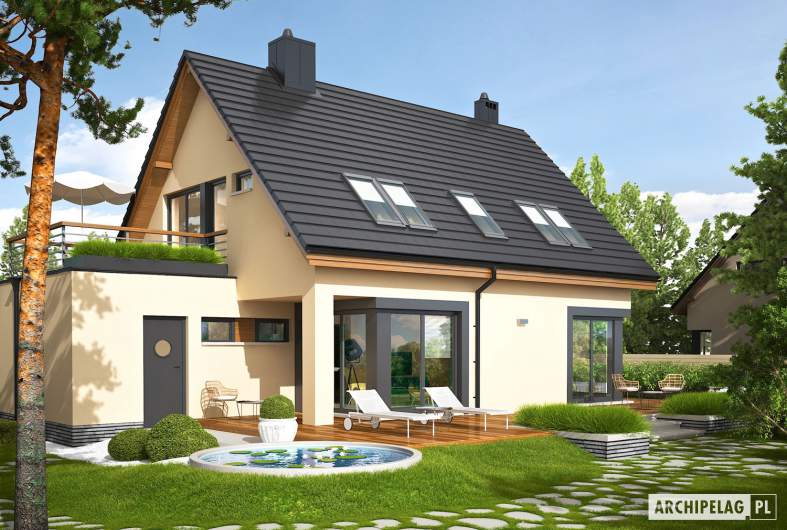

Projekt domu Tim IV G1 (wersja A) ECONOMIC - wizualizacja ogrodowa
Autor: Artur Wójciak
miniatura
miniatura
miniatura

Tim IV G1

(wersja A) ECONOMIC

  • Powierzchnia użytkowa 104.26 m²
  • Dodatkowo:
  • kotłownia 9.46 m²
  • garaż 18.79 m²
  • Powierzchnia zabudowy 118.44 m²
  • Pow. netto 174.73 m²
  • Kubatura 417.87 m³
  • Wymiary budynku 13.70 × 9.50 m
  • Wysokość budynku 8.72 m
  • Kąt nachylenia dachu 45o
  • Powierzchnia dachu 145 m²
  • Minimalne wymiary działki 20.70 x 17.50 m

Cena projektu

3 200 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Tim IV G1 ECONOMIC (wersja A)

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

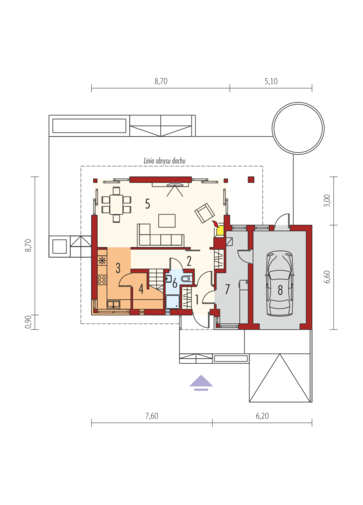

Parter

  • 1. Wiatrołap 2.75 m²
  • 2. Hol + schody 11.38 m²
  • 3. Kuchnia 7.60 m²
  • 4. Spiżarnia 1.23 m²
  • 5. Pokój dzienny + jadalnia 31.14 m²
  • 6. Łazienka 2.52 m²
  • 7. Kotłownia 9.46 m²
  • 8. Garaż 18.79 m²
Tim IV G1 ECONOMIC (wersja A): Parter

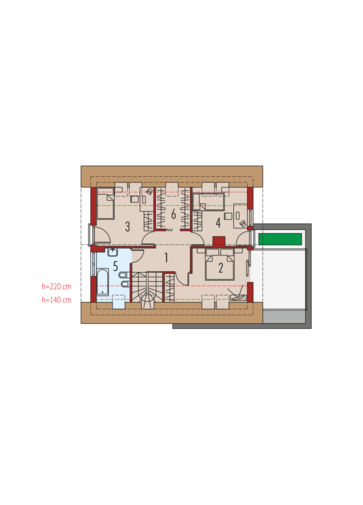

Poddasze

  • 1. Korytarz 7.51 m²
  • 2. Sypialnia 10.84 m²
  • 3. Sypialnia 10.39 m²
  • 4. Sypialnia 9.55 m²
  • 5. Łazienka 5.36 m²
  • 6. Garderoba 3.99 m²
Tim IV G1 ECONOMIC (wersja A): Poddasze

Więcej o projekcie domu Tim IV G1 ECONOMIC (wersja A)

Tim IV G1 ECONOMIC (wersja A) to oszczędna prostota w najmodniejszym wydaniu. Projekt spełni oczekiwania wszystkich inwestorów marzących o nowoczesnym domu, który będzie nie tylko piękny, ale także tani w utrzymaniu. Wśród jego największych atutów uwagę zwracają: ergonomiczny układ pomieszczeń, słoneczny charakter wnętrz oraz pomysłowo zorganizowana strefa wypoczynkowa, do której należą również dwa atrakcyjne tarasy – jeden na parterze, drugi nad garażem.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2017

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 94.60 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 227 149 (1)
Stan surowy zamknięty: 279 568 (1)
Stan deweloperski: 463 034 (1)
Instalacje wewnętrzne: 46 303 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

Elewacje

frontowa

lewa

tylna

prawa
