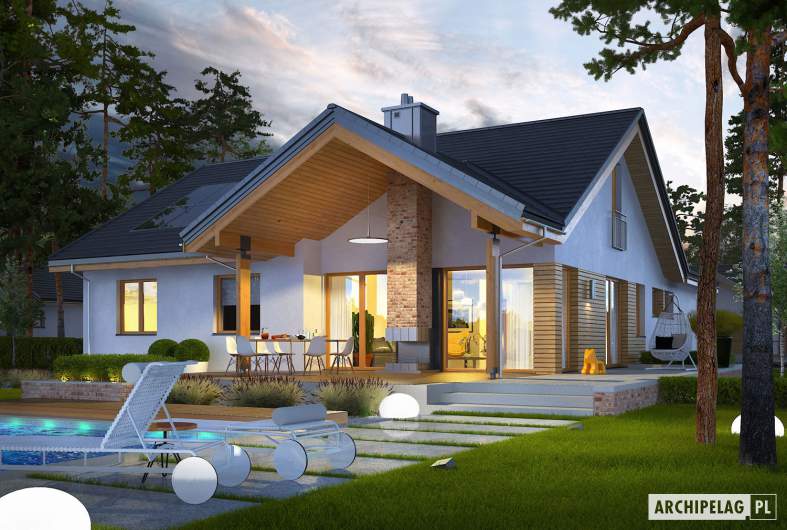

Projekt domu Simon G2 ENERGO PLUS - wizualizacja ogrodowa nocna

Autor: Artur Wójciak

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Tylko u nas !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Simon G2

Wersja:
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12

Odbicie lustrzane

Powierzchnia użytkowa 116.39 m²
Dodatkowo:
pom. techniczne 11.68 m²
garaż 31.75 m²
poddasze do adaptacji 50.20 m²

Powierzchnia zabudowy 216.19 m²
Pow. netto 184.21 m²
Kubatura 517.61 m³
Wymiary budynku 13.50 × 20.30 m
Wysokość budynku 7.22 m
Kąt nachylenia dachu 30^o
Powierzchnia dachu 303 m²
Minimalne wymiary działki 21.50 x 26.50 m
Planowany koszt 368 420 pln

Cena projektu

3 160 pln

4 000 pln

Zamów projekt

Pobierz pliki

Zapytaj o dodatkowe pliki

Zaloguj się aby pobrać plik

Przypomnij hasło

Zadaj pytanie do projektu Simon G2 ENERGO PLUS

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

* Wyrażam dobrowolną zgodę na przetwarzanie moich danych osobowych podanych w formularzu w celach informacyjnych i marketingowych (podstawa prawna art.6 ust. 1 pkt a) RODO) przez Pracownia Projektowa ARCHIPELAG A.Wójciak, R.Wójciak Sp. J. na czas nieokreślony, w tym w ramach marketingu bezpośredniego, także otrzymywanie drogą elektroniczną na podany przez mnie adres e-mail, informacji handlowych w rozumieniu ustawy o świadczeniu usług drogą elektroniczną (Dz.U. Nr 144, poz. 1204 z późn. zm.) dot. promocji, produktów oraz usług związanych z realizacją procesu inwestycyjnego w budownictwie świadczonych przez PP ARCHIPELAG i jej partnerów handlowych, świadczących usługi.

* Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu zgłoszeniowym w celach związanych z obsługą pytania do architekta (podstawa prawna art.6 ust. 1 pkt b) RODO) na okres niezbędny do realizacji celu, przez Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisaną do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia Fabrycznej we Wrocławiu VI Wydział Gospodarczy KRS pod numerem: KRS 0000123673, (dalej Administrator) na warunkach określonych w Rozporządzeniu Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO). Wyrażam także zgodę na przetwarzanie moich danych w powyższym zakresie, okresie i celu przez podmioty współpracujące z Administratorem, w związku z realizacją celu udostępnienia danych.

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

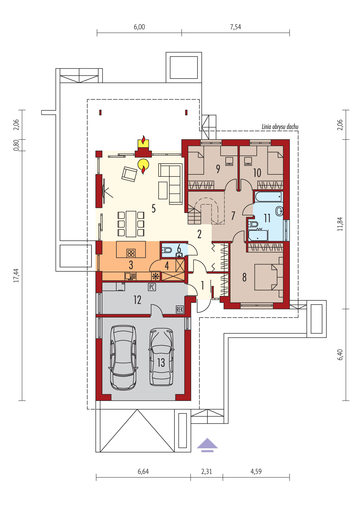

Parter

1. Wiatrołap 4.32 m²
2. Hol + schody 14.40 m²
3. Kuchnia 11.00 m²
4. Spiżarnia 2.34 m²
5. Pokój dzienny 34.08 m²
6. Toaleta 1.54 m²
7. Korytarz 6.24 m²
8. Sypialnia 15.19 m²
9. Sypialnia 10.49 m²
10. Sypialnia 9.22 m²
11. Łazienka 7.57 m²
12. Pom. techniczne 11.68 m²
13. Garaż 31.75 m²

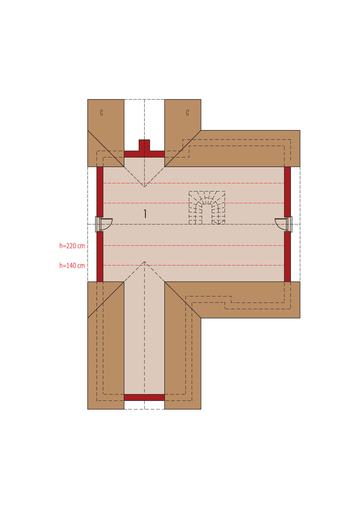

Poddasze do adaptacji

1. Poddasze do adaptacji 50.20 m²

Usytuowanie na działce

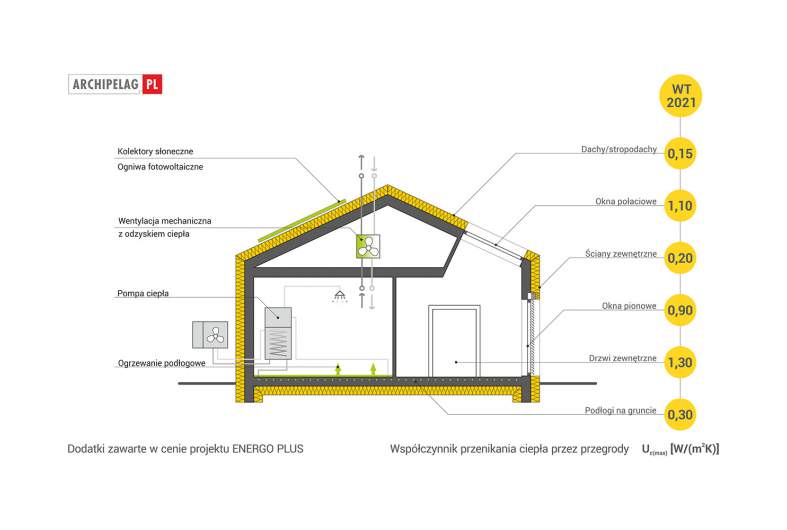

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 47.72 kWh/m²*rok

Pobierz charakterystykę energetyczną:

Simon G2 ENERGO PLUS - charakterystyka energetyczna (wersja domu z wentylacją mechaniczną)

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

	STANDARDOWE (uśrednione) [zł]
Stan surowy otwarty:	184 210 ⁽²⁾
Stan surowy zamknięty:	239 473 ⁽²⁾
Stan deweloperski:	368 420 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Więcej o projekcie domu Simon G2 ENERGO PLUS

Simon G2 ENERGO PLUS to dom zaprojektowany z myślą o jutrze – nowoczesny, energooszczędny i zapewniający swoim mieszkańcom znakomite warunki do życia. Plusem projektu jest świetnie rozplanowany układ pomieszczeń, którego idealnym dopełnieniem jest kapitalny taras z dekoracyjnym kominkiem zewnętrznym. Najwyższy komfort w najmodniejszej oprawie!

FAKRO – wiodący producent okien dachowych na świecie – prezentuje: innowacyjne okna pionowe INNOVIEW. Wielkoformatowe drzwi i okna drewniano-aluminiowe gwarantują widok, który odkrywasz na nowo przy każdym kolejnym spojrzeniu.

www.fakro.pl

VIESSMANN efektywne grzanie domu. Ciepło z gruntu, powietrza i ze słońca (system magazynowania lodu). Pompa ciepła solanka/woda VITOCAL 200-G 7,6 kW. Zasobnik buforowy VITOCELL 100-E. Pakiet solarny VITOSOL 141-FM.

www.viessmann.pl

Purmo – nowoczesne grzejniki kolumnowe Delta Laserline łączą technologię XXI wieku z designem. Wyjątkowy profil rur, w kształcie litery D i technologia kompletnego spawania wiązką lasera sprawia, że grzejniki są niezwykle trwałe i mają nieskazitelny wygląd.

www.purmo.pl

Hörmann - energooszczędna brama LPU 67 Thermo. Zbudowana z izolowanych termicznie stalowych segmentów. Podwójne uszczelki na łączeniach segmentów oraz w progu. Współczynnik przenikania ciepła U 1,0 W/(m²K), a z ościeżnicą ThermoFrame 0,88 W/(m²K).

www.hormann.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Budynek zaprojektowano jako wysokoenergooszczędny, wyposażony w pompę ciepła oraz system solarny. W projekcie przewidziano wentylację mechaniczną z rekuperacją.

Charakterystyka: dom parterowy z poddaszem do późniejszej adaptacji na cele mieszkalne, niepodpiwniczony, z garażem dwustanowiskowym
Przeznaczenie: dom dla 3-4-osobowej rodziny

Technologia i konstrukcja:
Fundamenty: ławy, bloczki betonowe 24 cm, ocieplenie styropian 15 cm
Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy firmy H+H 24 cm, ocieplenie 20 cm
Ściany wewnętrzne: murowane, bloczki betonu komórkowego firmy H+H 24 cm i 11,5 cm
Strop: strop gęstożebrowy Teriva, ocieplenie wełna mineralna ISOVER 30 cm
Dach: konstrukcja drewniana, dachówka ceramiczna płaska Bergamo firmy Röben w kolorze antracytowym
Inne: w przypadku wykorzystania poddasza jako mieszkalne - schody wewnętrzne drewniane

Rozwiązania instalacyjne energooszczędne:
Ogrzewanie: pompa ciepła, rozprowadzenie ciepła: ogrzewanie podłogowe
Wentylacja: mechaniczna nawiewno-wywiewna z odzyskiem ciepła
Dodatkowo: system solarny

Wykończenie:
Elewacje: tynk cienkowarstwowy mineralny w kolorze TO-PA001 z palety firmy Termo Organika i okładzina z płyty HPL z naturalną okleiną drewnianą firmy Prodema
Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann, rolety zewnętrzne w systemie CleverBox firmy BeClever
Otoczenie: system tarasowy ProDeck - deska kompozytowa Terra w kolorze złoty dąb

Dostępne wersje:
- Simon, Simon G1 – inne warianty garaży
- Simon II – dom z poddaszem użytkowym, większa powierzchnia użytkowa, 3 sypialnie + gabinet, dach o kącie nachylenia 35°
- Simon III – dom parterowy, większa powierzchnia użytkowa, 4 sypialnie, dach o kącie nachylenia 25°
- Simon IV – dom parterowy, mniejsza powierzchnia użytkowa, 3 sypialnie, dach o kącie nachylenia 25°
- Simon (mały) – dom z poddaszem do adaptacji, mniejsza powierzchnia użytkowa, 3 sypialnie, dach o kącie nachylenia 35°
- Simon 01 (dwulokalowy) – dom z dwoma mieszkaniami, z poddaszem do adaptacji, większa powierzchnia użytkowa, dach o kącie nachylenia 30°
- wszystkie wersje o podobnym układzie funkcji oraz z inną propozycją wykończenia elewacji
- wszystkie wersje z trzema wariantami garaży: bez garażu, z garażem jedno- i dwustanowiskowym (wyjątek: dom dwulokalowy – tylko w wariancie bez garażu)
- odbicie lustrzane do każdej wersji

Wszystkie wersje domów dostępne w dwóch standardach/wariantach instalacyjnych:
- ENERGO: piec gazowy kondensacyjny, grzejniki, wentylacja grawitacyjna
- ENERGO PLUS: pompa ciepła, ogrzewanie podłogowe, wentylacja mechaniczna, dodatkowo system solarny lub panele fotowoltaiczne

Istnieją techniczne możliwości wykonania zmian:
- podpiwniczenia budynku
- zmiany kąta nachylenia dachu do 35° i adaptacji poddasza na cele mieszkalne
- wykonania budynku w technologii szkieletowej
- dokonania zmian funkcjonalnych wg indywidualnych wymagań

Atuty projektu okiem architekta:
- Funkcjonalne i ergonomiczne wnętrze z podziałem na strefę dzienną i nocną
- Duża kuchnia z wyspą oraz praktyczną spiżarnią
- Reprezentacyjny salon z kominkiem oferujący wiele możliwości aranżacji
- Funkcjonalne szafy wnękowe w strefie wejściowej
- Duże przeszklenia od strony ogrodu
- Atrakcyjny zacieniony taras z kominkiem zewnętrznym
- Niskie koszty ogrzewania przy pomocy pompy ciepła, która pracuje wielofunkcyjnie: grzeje, chłodzi i wytwarza ciepłą wodę
- Mniejsze zapotrzebowanie na ciepło dzięki możliwości odzysku podczas pracy wentylacji mechanicznej
- Wysoka jakość powietrza i kontrola procesu wentylacji w budynku
- Wspomaganie wytwarzania ciepłej wody za pomocą systemu solarnego
