Projekt domu EX 5 G1 - wizualizacja ogrodowa
Autor: Artur Wójciak
miniatura
miniatura
miniatura
miniatura
miniatura

EX 5 G1

ENERGO PLUS - tylko u nas

  • Wersja:
    • 1
    • 2
  • Powierzchnia użytkowa 181.85 m²
  • Dodatkowo:
  • kotłownia 7.28 m²
  • garaż 19.89 m²
  • Powierzchnia zabudowy 147.21 m²
  • Pow. netto 229.96 m²
  • Kubatura 614.56 m³
  • Wymiary budynku 9.30 × 17.80 m
  • Wysokość budynku 7.59 m
  • Kąt nachylenia dachu 2o
  • Powierzchnia dachu 117 m²
  • Minimalne wymiary działki 17.30 x 25.70 m

Cena projektu

6 080 pln

7 600 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu EX 5 G1 ENERGO PLUS

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

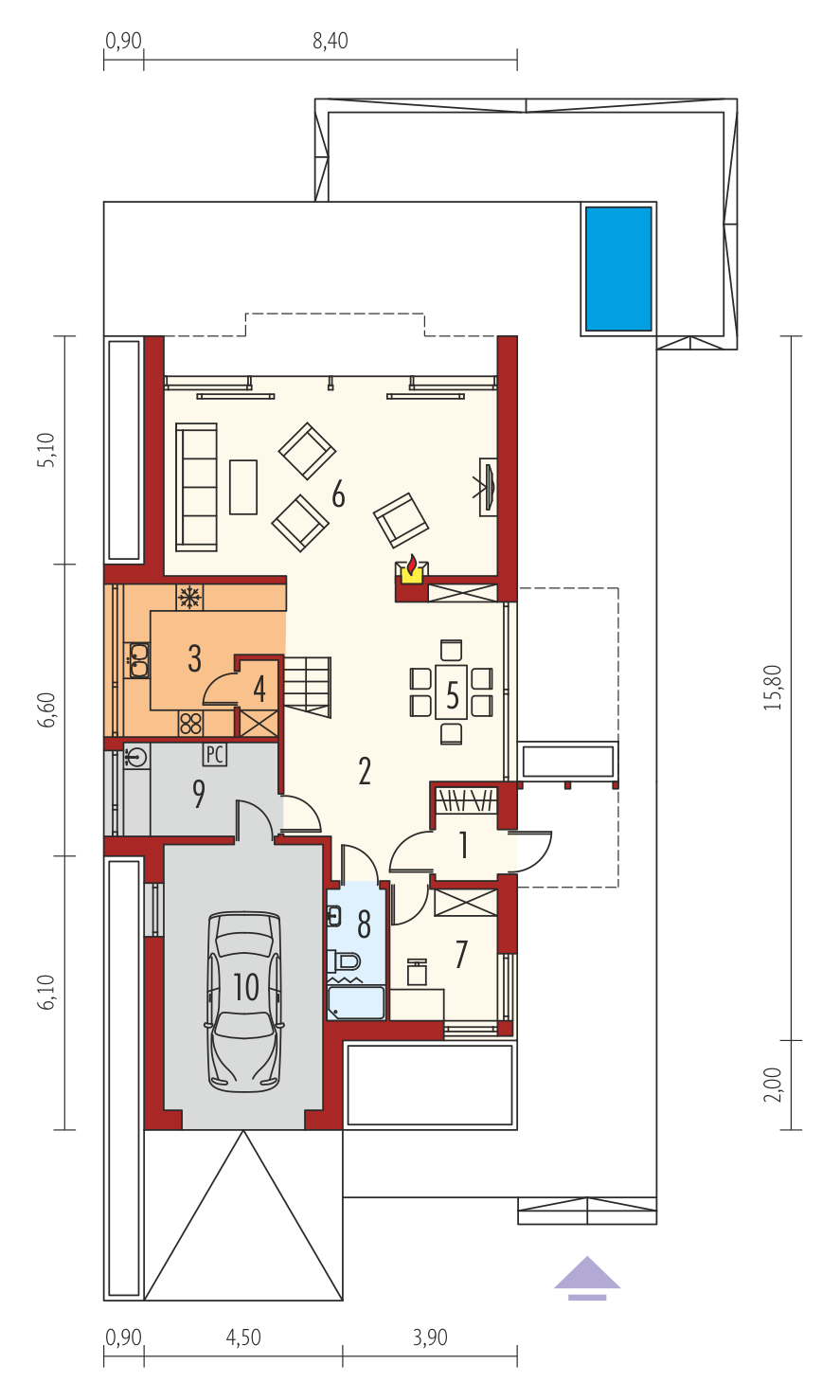

Parter

  • 1. Wiatrołap 2.72 m²
  • 2. Hol + schody 17.15 m²
  • 3. Kuchnia 10.10 m²
  • 4. Spiżarnia 1.25 m²
  • 5. Jadalnia 9.96 m²
  • 6. Pokój dzienny 29.56 m²
  • 7. Gabinet 6.78 m²
  • 8. Łazienka 3.65 m²
  • 9. Kotłownia 7.28 m²
  • 10. Garaż 19.89 m²

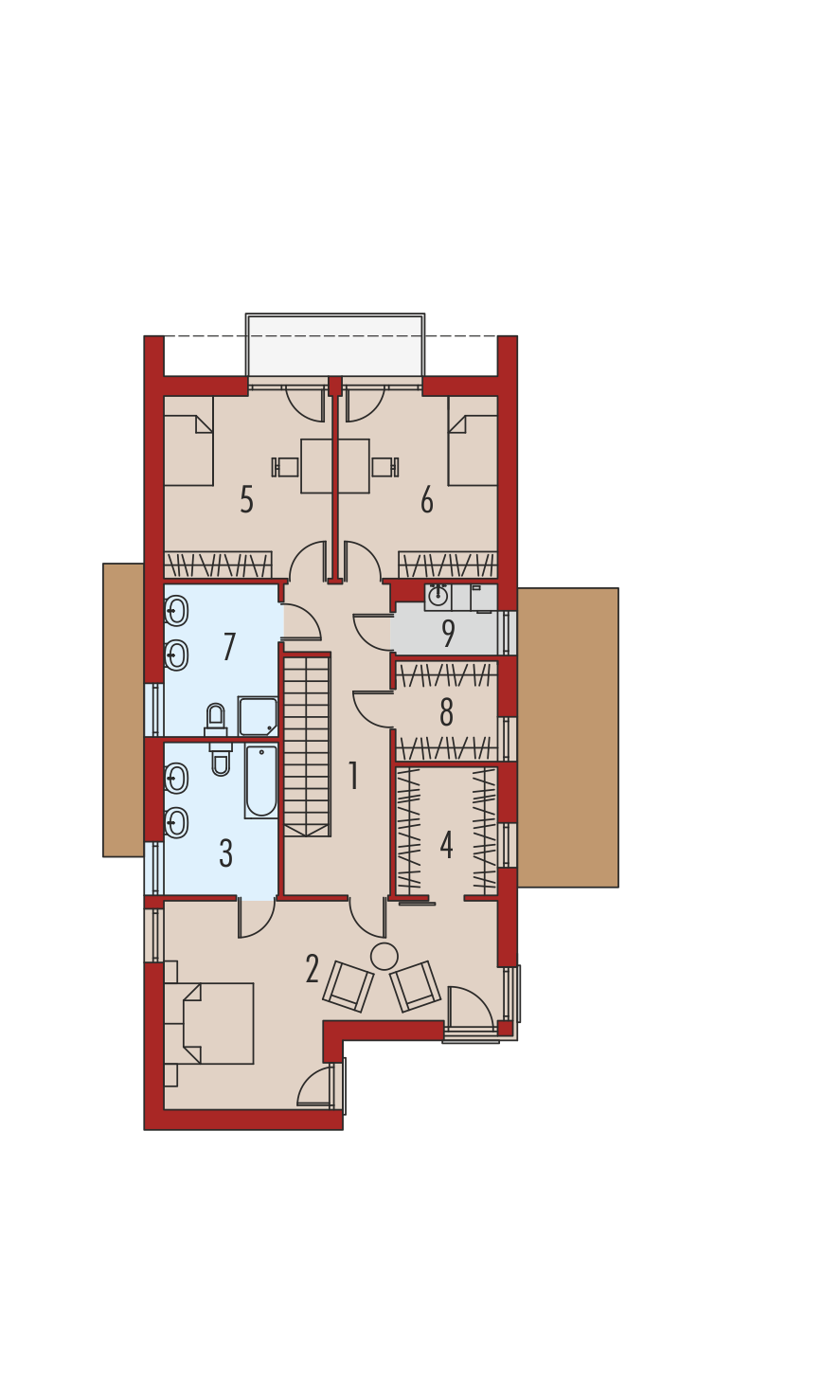

Piętro I

  • 1. Korytarz 12.17 m²
  • 2. Sypialnia 26.82 m²
  • 3. Łazienka 8.68 m²
  • 4. Garderoba 6.42 m²
  • 5. Sypialnia 15.15 m²
  • 6. Sypialnia 14.42 m²
  • 7. Łazienka 8.68 m²
  • 8. Garderoba 5.02 m²
  • 9. Pralnia 3.32 m²

Więcej o projekcie domu EX 5 G1 ENERGO PLUS

Dom EX 5 G1 ENERGO PLUS to propozycja dla inwestorów, którzy cenią oryginalną architekturę i modernistyczny design. Kubistyczna bryła w połączeniu z magią nowoczesnych detali sprawiają, że dom prezentuje się zjawiskowo i intrygująco. Dużym atutem jest imponująca ilość przeszkleń, dzięki której wnętrze jest wypełnione naturalnym światłem, ciesząc domowników atmosferą przytulnej swobody.

FAKRO – wiodący producent okien dachowych na świecie – prezentuje: innowacyjne okna pionowe INNOVIEW. Wielkoformatowe drzwi i okna drewniano-aluminiowe gwarantują widok, który odkrywasz na nowo przy każdym kolejnym spojrzeniu.

www.fakro.pl

Viessmann efektywne grzanie domu. Ciepło z gruntu, powietrza i ze słońca (system magazynowania lodu). Powietrzna pompa ciepła typu split Vitocal 200s. Panele fotowoltaiczne Vitovolt 200. Stacja uzdatniania wody Aquahome 20-N.

www.viessmann.pl

Purmo – nowoczesne grzejniki kolumnowe Delta Laserline łączą technologię XXI wieku z designem. Wyjątkowy profil rur, w kształcie litery D i technologia kompletnego spawania wiązką lasera sprawia, że grzejniki są niezwykle trwałe i mają nieskazitelny wygląd.

www.purmo.pl

Hörmann - energooszczędna brama LPU 67 Thermo. Zbudowana z izolowanych termicznie stalowych segmentów. Podwójne uszczelki na łączeniach segmentów oraz w progu. Współczynnik przenikania ciepła U 1,0 W/(m2K), a z ościeżnicą ThermoFrame 0,88 W/(m2K).

www.hormann.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 39.83 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 298 948 (1)
Stan surowy zamknięty: 367 936 (1)
Stan deweloperski: 609 394 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

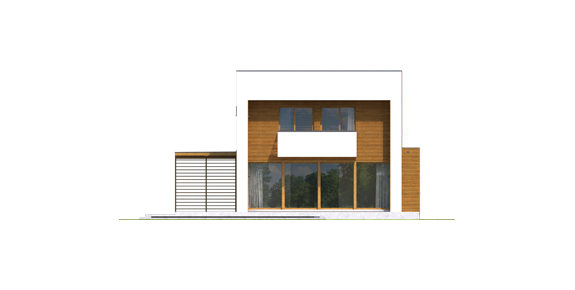

Elewacje

frontowa

lewa

tylna

prawa

Inne wersje projektu

Opinia eksperta

Krzysztof Horała Krzysztof Horała Prezes Zarządu Hörmann Polska sp. z o.o.

Garaż usytuowany w bryle budynku wymaga dobrej izolacji ścian i sufitu, które przylegają do części mieszkalnej oraz ciepłych drzwi łączących go z domem. Musimy ograniczyć też straty energii, do których dochodzi przez płytę bramy. Najlepszym rozwiązaniem będzie tu brama LPU 67 Thermo zbudowana z izolowanych termicznie segmentów o grubości 67 mm i wyposażona w podwójne uszczelki wargowe na ich łączeniach oraz w podwójną uszczelkę progową. Ucieczce ciepła z domu zapobiegną natomiast energooszczędne drzwi wejściowe Thermo 65. Te stalowe drzwi z płytą o grubości 65 mm wypełnioną pianką PU to nie tylko wysoka termoizolacyjność, ale też dobre wyposażenie przeciwwłamaniowe oraz bogaty wybór eleganckich wzorów.
