Projekt domu Oskar (z wiatą) - widok z góry
Autor: Artur Wójciak

Oskar

(z wiatą) ENERGO

  • Wersja:
    • 1
    • 2
  • Powierzchnia użytkowa 122.06 m²
  • Dodatkowo:
  • kotłownia 9.66 m²
  • Powierzchnia zabudowy 127.05 m²
  • Pow. netto 175.12 m²
  • Kubatura 457.27 m³
  • Wymiary budynku 13.09 × 12.21 m
  • Wysokość budynku 9.04 m
  • Kąt nachylenia dachu 45o
  • Powierzchnia dachu 121 m²
  • Minimalne wymiary działki 22.00 x 21.90 m

Cena projektu

3 280 pln

4 100 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Oskar (z wiatą)

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

  • 1. Wiatrołap 2.73 m²
  • 2. Hol + schody 15.10 m²
  • 3. Kuchnia 11.47 m²
  • 4. Spiżarnia 1.30 m²
  • 5. Jadalnia 13.15 m²
  • 6. Pokój dzienny 18.94 m²
  • 7. Łazienka 2.94 m²
  • 8. Garderoba 2.58 m²
  • 9. Kotłownia 9.66 m²

Poddasze

  • 1. Korytarz 5.58 m²
  • 2. Sypialnia 10.18 m²
  • 3. Garderoba 4.44 m²
  • 4. Sypialnia 12.82 m²
  • 5. Sypialnia 13.07 m²
  • 6. Łazienka 7.76 m²

Więcej o projekcie domu Oskar (z wiatą)

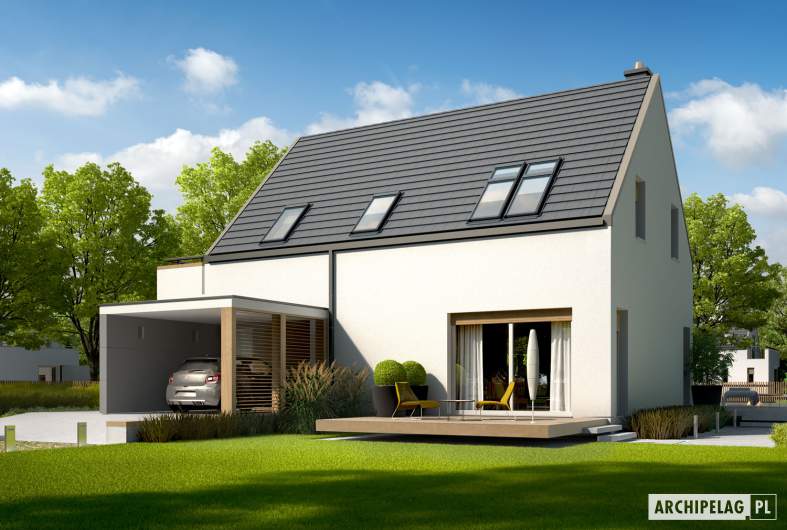

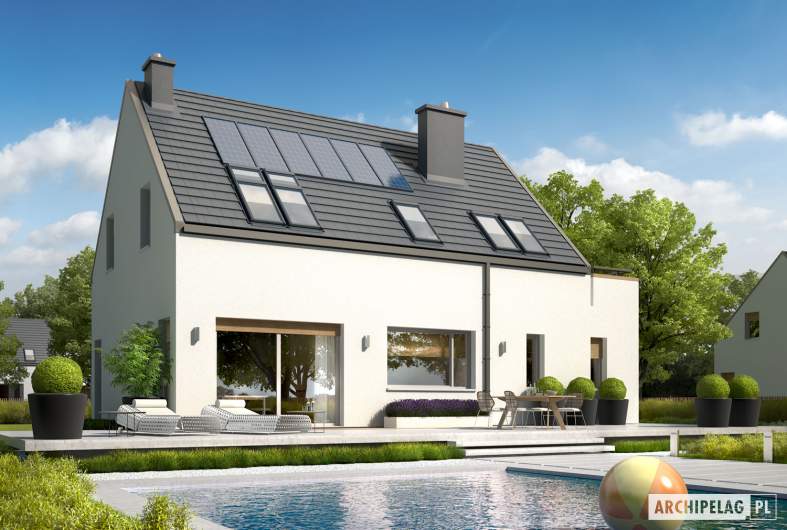

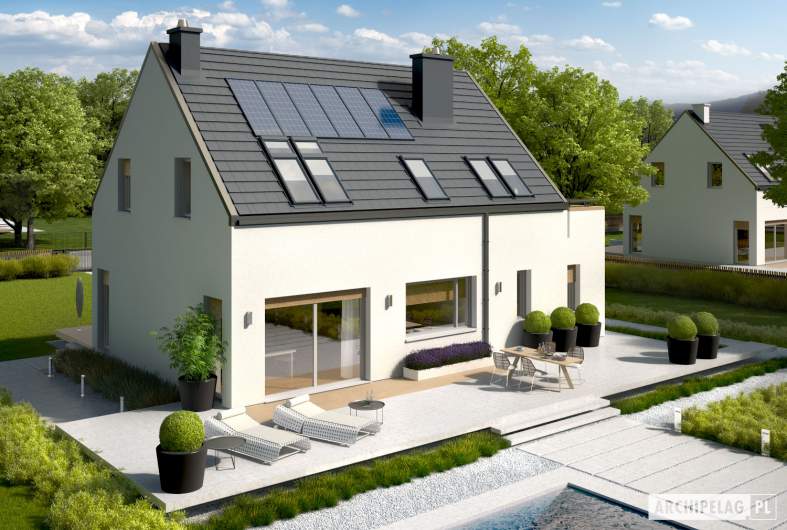

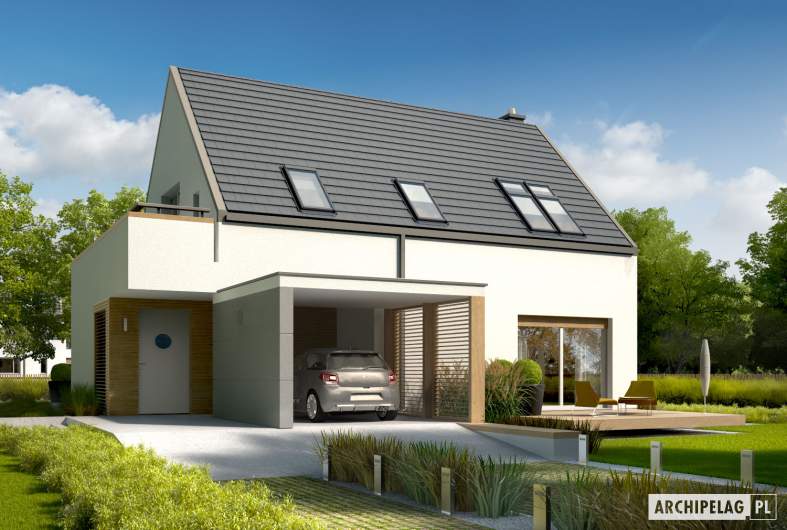

Oskar (z wiatą) to nowoczesny, energooszczędny dom o zwartej bryle, z prostym, tanim w realizacji dachem dwuspadowym. Ciekawym akcentem architektonicznym, przełamującym klasyczną formę budynku jest wiata, wzbogacona drewnianymi detalami. Dzięki dużej ilości okien, w tym okien połaciowych, dom jest wypełniony naturalnym światłem. Duże okno w jadalni subtelnie zaciera granicę między wnętrzem a tarasem, zachęcając domowników do spożywania posiłków w towarzystwie matki natury. Podobne rozwiązanie zastosowano w salonie, przedłużając jego przestrzeń o komfortową strefę tarasu, zlokalizowanego od strony ogrodowej. Uwagę zwraca również atrakcyjny taras zlokalizowany nad strefą wejściową, będący dopełnieniem wyciszonej strefy nocnej. Wygląd zewnętrzny domu koresponduje z estetyczną ascezą, harmonijnie dopasowując się do krajobrazu działki.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 69.53 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 227 656 (1)
Stan surowy zamknięty: 280 192 (1)
Stan deweloperski: 464 068 (1)
Instalacje wewnętrzne: 46 406 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

Elewacje

frontowa

lewa

tylna

prawa

Inne wersje projektu

Opinia eksperta

Tomasz Rybarczyk  arch., inż. budownictwa Tomasz Rybarczyk arch., inż. budownictwa Product Manager SOLBET Sp. z o.o.

Oskar to projekt budynku mieszkalnego jednorodzinnego z poddaszem użytkowym w stylu nowoczesnej stodoły. Zwarta bryła sprzyja jego energooszczędności. Bezokapowy dach oraz wystająca część parteru z podcieniem i wiatą nadaje nowoczesny charakter temu budynkowi. Wiata przenikająca się z parterem budynku w podcieniu świetnie organizuje wejście. Funkcjonalnie budynek podzielony jest na strefę dzienną na parterze oraz nocną na poddaszu. Budynek zaprojektowano w systemie ścian z betonu komórkowego, które mają wpływ na wysoką energooszczędność budynku. Ściany zewnętrzne oraz wewnętrzne nośne zaprojektowano z bloczków z betonu komórkowego 24cm. Ściany działowe zaprojektowano z bloczków z betonu komórkowego 12cm. Do obu rodzajów ścian można zastosować zarówno klasę gęstości 500 jak i 600. Do przekrycia otworów okiennych i drzwiowych o szerokości nie większej niż 180cm można zastosować prefabrykowane nadproża z betonu komórkowego. Należy przy tym pamiętać, że do ściany 24cm potrzebne są dwie belki nadprożowe o szerokości 12cm, a do ścian 12cm potrzebna jest jedna belka. Mury można precyzyjnie, łatwo i szybko wymurować na zaprawę murarską do cienkich spoin 0.1. Ściany zewnętrzne można ocieplić systemem SOLBET Termo. To systemowe rozwiązanie dla Twojego energooszczędnego i trwałego domu.



czytaj więcej
