Projekt domu Patryk III G1 - Projekty domów ARCHIPELAG - Patryk III G1 - wizualizacja frontowa

Autor: Robert Wójciak

Patryk III G1

Wersja:
- 1
- 2
- 3
- 4

Odbicie lustrzane

Powierzchnia użytkowa 130.14 m²
Dodatkowo:
kotłownia 8.50 m²
garaż 25.35 m²

Powierzchnia zabudowy 151.61 m²
Pow. netto 198.11 m²
Kubatura 509.19 m³
Wymiary budynku 15.50 × 10.90 m
Wysokość budynku 8.75 m
Kąt nachylenia dachu 43^o (2°)
Powierzchnia dachu 157 m²
Minimalne wymiary działki 23.50 x 18.90 m
Planowany koszt 396 220 pln

Cena projektu

2 900 pln

Zamów projekt

Pobierz pliki

Zapytaj o dodatkowe pliki

Zaloguj się aby pobrać plik

Przypomnij hasło

Zadaj pytanie do projektu Patryk III G1

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

* Wyrażam dobrowolną zgodę na przetwarzanie moich danych osobowych podanych w formularzu w celach informacyjnych i marketingowych (podstawa prawna art.6 ust. 1 pkt a) RODO) przez Pracownia Projektowa ARCHIPELAG A.Wójciak, R.Wójciak Sp. J. na czas nieokreślony, w tym w ramach marketingu bezpośredniego, także otrzymywanie drogą elektroniczną na podany przez mnie adres e-mail, informacji handlowych w rozumieniu ustawy o świadczeniu usług drogą elektroniczną (Dz.U. Nr 144, poz. 1204 z późn. zm.) dot. promocji, produktów oraz usług związanych z realizacją procesu inwestycyjnego w budownictwie świadczonych przez PP ARCHIPELAG i jej partnerów handlowych, świadczących usługi.

* Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu zgłoszeniowym w celach związanych z obsługą pytania do architekta (podstawa prawna art.6 ust. 1 pkt b) RODO) na okres niezbędny do realizacji celu, przez Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisaną do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia Fabrycznej we Wrocławiu VI Wydział Gospodarczy KRS pod numerem: KRS 0000123673, (dalej Administrator) na warunkach określonych w Rozporządzeniu Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO). Wyrażam także zgodę na przetwarzanie moich danych w powyższym zakresie, okresie i celu przez podmioty współpracujące z Administratorem, w związku z realizacją celu udostępnienia danych.

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

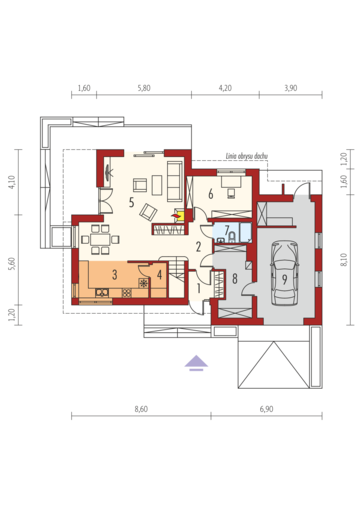

Parter

1. Wiatrołap 3.56 m²
2. Hol + schody 12.13 m²
3. Kuchnia 9.49 m²
4. Spiżarnia 1.59 m²
5. Pokój dzienny 31.08 m²
6. Gabinet 10.26 m²
7. Łazienka 2.98 m²
8. Kotłownia 8.50 m²
9. Garaż 25.35 m²

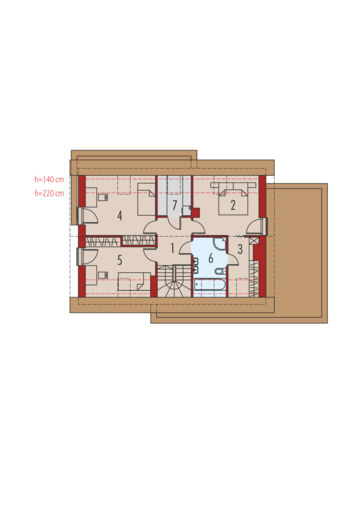

Poddasze

1. Korytarz 6.22 m²
2. Sypialnia 12.16 m²
3. Garderoba 5.40 m²
4. Sypialnia 13.76 m²
5. Sypialnia 11.33 m²
6. Łazienka 6.21 m²
7. Pralnia 3.97 m²

Usytuowanie na działce

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 69.95 kWh/m²*rok

Pobierz charakterystykę energetyczną:

Patryk III G1 - charakterystyka energetyczna (wersja domu z wentylacją grawitacyjną)

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

	STANDARDOWE (uśrednione) [zł]
Stan surowy otwarty:	198 110 ⁽²⁾
Stan surowy zamknięty:	257 543 ⁽²⁾
Stan deweloperski:	396 220 ⁽²⁾
Instalacje wewnętrzne:	39 622 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Więcej o projekcie domu Patryk III G1

Patryk III G1 to dom, który łączy nowoczesność i funkcjonalność. Prosta bryła budynku została przełamana ciekawą linią zadaszania, które osłania strefę wejściową i część tarasu, a jednocześnie efektownie podkreśla współczesny charakter domu. Na elewacji króluje modne połączenie bieli i szarości, które do każdego krajobrazu wprowadzi powiew świeżej elegancji. Układ pomieszczeń zaprojektowano w myśl zasady ergonomia w parze z codzienną wygodą, zapewniając domownikom maksimum prywatności i swobody.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

W projekcie zastosowano systemy zabudowy poddaszy, ścian działowych i sufitów podwieszanych Rigips.

Charakterystyka: dom parterowy z poddaszem użytkowym, niepodpiwniczony, z garażem jednostanowiskowym
Przeznaczenie: dom dla 3-5-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy H+H 24 cm, ocieplenie 20 cm
Ściany wewnętrzne: ściany nośne murowane 24 cm, ścianki działowe w systemie suchej zabudowy Rigips 12 cm
Strop: strop międzypiętrowy gęstożebrowy Teriva
Dach: konstrukcja drewniana, ocieplenie wełna mineralna 30 cm, dachówka płaska lub inna o podobnych parametrach

Rozwiązania instalacyjne:
Ogrzewanie: kocioł gazowy, rozprowadzenie ciepła: grzejniki
Wentylacja: grawitacyjna

Wykończenie:
Elewacje: tynk cienkowarstwowy mineralny i okładzina z płyty HPL z naturalną okleiną drewnianą firmy Prodema
Stolarka: drewniana, PCV lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann, rolety zewnętrzne w systemie CleverBox firmy BeClever
Okna połaciowe: rozwiązania technologiczne firmy FAKRO.

Dostępne wersje:
- Patryk III – bez garażu i z garażem dwustanowiskowym
- Patryk – zbliżona powierzchnia użytkowa, inne wykończenie elewacji, różne wersje garaży
- Patryk II – mniejsza powierzchnia użytkowa, inne wykończenie elewacji, różne wersje garaży
- Patryk IV – większa powierzchnia użytkowa, podobny układ funkcjonalny, dach bez okapów, inne wykończenie elewacji, różne wersje garaży
- Patryk Multi-Comfort – dom z rozwiązaniami materiałowo-technologicznymi Grupy Saint-Gobain, powierzchnia użytkowa zbliżona do wersji I, inne wykończenie elewacji, różne wersje garaży
- Każdy budynek o innych wymiarach zewnętrznych
- Odbicie lustrzane dla wszystkich wersji

Istnieje możliwość:
- podpiwniczenia budynku
- zbliźniaczenia
- wykonania budynku w technologii szkieletowej

Atuty projektu okiem architekta:
- Nowoczesna, lekko rozrzeźbiona bryła budynku, przykryta klasycznym dwuspadowym dachem
- Modne drewniane wykończenie elewacji połączone z szykowną bielą
- Ścianki wewnętrzne wykonane w technologii lekkiej sprzyjające dowolnym modyfikacjom wnętrza domu
- Funkcjonalnie rozplanowane pomieszczenia, z podziałem na strefę dzienną na parterze i nocną na poddaszu
- Reprezentacyjny, ciekawie doświetlony salon z kominkiem, z wyjściem na taras z dwóch stron
- Częściowo otwarta kuchnia z niewielką podręczną spiżarką usytuowaną pod schodami
- Dodatkowy pokój na parterze, mogący pełnić funkcję gabinetu, zacisznej sypialni dla seniora lub wygodnego pokoju dla gości
- Komfortowa przestrzeń gospodarcza: duża kotłownia skomunikowana z garażem oraz składzik na narzędzia ogrodowe
- Przestronne trzy sypialnie doświetlone oknami balkonowymi i połaciowymi, w tym sypialnia główna z własną garderobą
- Na poddaszu komfortowo urządzona łazienka oraz wydzielona pralnia

zwiń opis

Elewacje

frontowa

lewa

tylna

prawa

Inne wersje projektu

Opinia eksperta

Robert Janiak H+H Polska Sp.z o.o.

Patryk III G1 to dom o większym metrażu, z użytkowym poddaszem i dużą ilością okien połaciowych. Możliwość podzielenia na strefę dzienną na parterze i nocną na poddaszu umożliwia stworzenie niepowtarzalnej przestrzeni odpoczynku dla każdego z domowników. To co również warte jest podkreślenia – Patryk III G1 w zakresie energooszczędności spełnia zapisy Warunków Technicznych, które wejdą w życie w 2021 r. Jednym z gwarantów bardzo wysokiej izolacyjności cieplnej obiektu są ściany nośne wykonane z bloczków betonu komórkowego H+H o grubości 24 cm wraz z warstwą ocieplenia 20 cm. Elementy z betonu komórkowego oprócz bardzo dobrych parametrów izolacyjności termicznej są również produktami o dużej dokładności wymiarowej, które można łączyć za pomocą zaprawy cienkowarstwowej, a tym samym zapewnić lepszą ochronę cieplną unikając zjawiska powstawania podłużnych mostków termicznych
