Projekt domu Mini 3 PLUS - wizualizacja frontowa

Autor: Artur Wójciak

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Tylko u nas !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Mini 3 PLUS

Wersja:
- 1
- 2

Odbicie lustrzane

Powierzchnia użytkowa 79.00 m²
Dodatkowo:
pom. techniczne 6.03 m²

Powierzchnia zabudowy 119.62 m²
Pow. netto 97.44 m²
Kubatura 259.21 m³
Wymiary budynku 12.34 × 9.64 m
Wysokość budynku 5.86 m
Kąt nachylenia dachu 25^o
Powierzchnia dachu 132 m²
Minimalne wymiary działki 20.34 x 17.64 m
Planowany koszt 194 880 pln

Cena projektu

2 923 pln

3 700 pln

Zamów projekt

Pobierz pliki

Zapytaj o dodatkowe pliki

Zaloguj się aby pobrać plik

Przypomnij hasło

Zadaj pytanie do projektu Mini 3 PLUS

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

* Wyrażam dobrowolną zgodę na przetwarzanie moich danych osobowych podanych w formularzu w celach informacyjnych i marketingowych (podstawa prawna art.6 ust. 1 pkt a) RODO) przez Pracownia Projektowa ARCHIPELAG A.Wójciak, R.Wójciak Sp. J. na czas nieokreślony, w tym w ramach marketingu bezpośredniego, także otrzymywanie drogą elektroniczną na podany przez mnie adres e-mail, informacji handlowych w rozumieniu ustawy o świadczeniu usług drogą elektroniczną (Dz.U. Nr 144, poz. 1204 z późn. zm.) dot. promocji, produktów oraz usług związanych z realizacją procesu inwestycyjnego w budownictwie świadczonych przez PP ARCHIPELAG i jej partnerów handlowych, świadczących usługi.

* Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu zgłoszeniowym w celach związanych z obsługą pytania do architekta (podstawa prawna art.6 ust. 1 pkt b) RODO) na okres niezbędny do realizacji celu, przez Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisaną do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia Fabrycznej we Wrocławiu VI Wydział Gospodarczy KRS pod numerem: KRS 0000123673, (dalej Administrator) na warunkach określonych w Rozporządzeniu Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO). Wyrażam także zgodę na przetwarzanie moich danych w powyższym zakresie, okresie i celu przez podmioty współpracujące z Administratorem, w związku z realizacją celu udostępnienia danych.

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

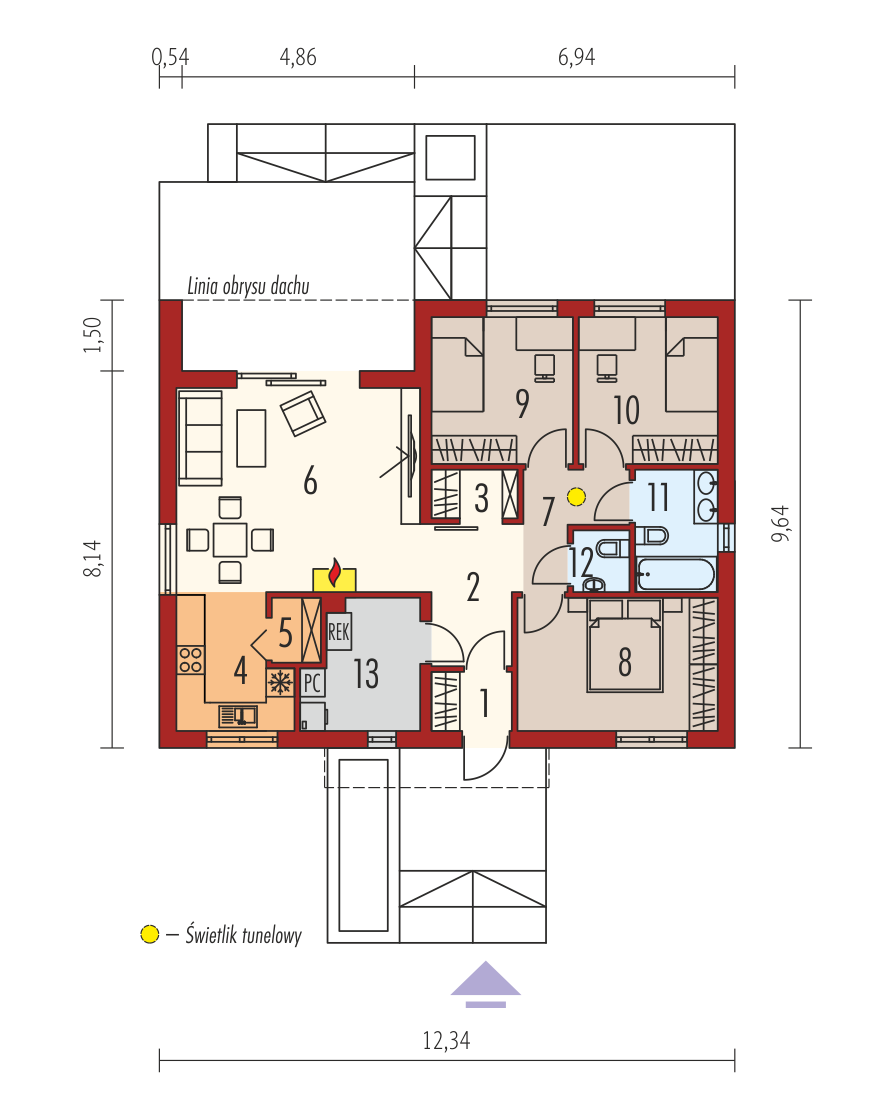

Parter

1. Wiatrołap 2.14 m²
2. Hol 5.64 m²
3. Garderoba 1.81 m²
4. Kuchnia 6.14 m²
5. Spiżarnia 1.37 m²
6. Pokój dzienny + jadalnia 22.17 m²
7. Korytarz 3.85 m²
8. Sypialnia 11.79 m²
9. Sypialnia 9.17 m²
10. Sypialnia 9.01 m²
11. Łazienka 4.42 m²
12. Toaleta 1.49 m²
13. Pom. techniczne 6.03 m²

Więcej o projekcie domu Mini 3 PLUS

Mini 3 PLUS to oszczędny, nowoczesny i bardzo komfortowy dom, który spełnia wszystkie oczekiwania. Ekonomiczny w budowie i późniejszym utrzymaniu z wnętrzem skoncentrowanym na codziennej wygodzie domowników będzie świetnym wyborem zarówno dla młodego małżeństwa, jak i pary seniorów. Ponadczasowa forma, praktyczny układ wnętrz i zadaszony taras, harmonijnie łączący dom z ogrodem to idealna propozycja dla wszystkich, którzy chcą mieszkać prosto, funkcjonalnie i ze smakiem.

Vitocal 111-S to kompaktowa pompa ciepła split powietrze/woda ze zintegrowanym 210 l zasobnikiem CWU. Wysoki współczynnik COP pozwala osiągnąć niskie koszty eksploatacji. Pompa jest wyposażona w moduł, który umożliwia nadzór i sterowanie pompą ciepła przez aplikację na smartfonie. Gwarancja do 5 lat.

www.viessmann.pl

Moduł wentylacyjny Vitovent 300-W połączony jest bezpośrednio z pompą ciepła. Dzięki wspólnemu pilotowi zdalnej obsługi praca pompy i modułu wentylacyjnego jest automatycznie synchronizowana. To połączenie systemowe umożliwia odpowiednie dostosowanie domowej centrali technologicznej do zapotrzebowania energetycznego budynku. Gwarancja 5 lat.
www.viessmann.pl

Moduł fotowoltaiczny Vitovolt. Moduł jest odporny na czynniki atmosferyczne co zapewnia jego niezawodną eksploatację. Moduł fotowoltaiczny w połączeniu z pompą ciepła i rekuperacją oraz idealnie dobranymi podzespołami gwarantuje zużycie dużej ilości darmowego prądu na potrzeby własne. Gwarancja 10 lat na panele fotowoltaiczne.

www.viessmann.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Budynek zaprojektowano jako wysokoenergooszczędny, wyposażony w urządzenia i systemy firmy Viessmann: pompę ciepła, ogrzewanie podłogowe, wentylację mechaniczną z rekuperacją oraz panele fotowoltaiczne.

Charakterystyka: Dom parterowy, niepodpiwniczony
Przeznaczenie: Dom dla 2-4-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy firmy H+H 24 cm, ocieplenie styropian Termo Organika 20 cm
Ściany wewnętrzne: nośne i działowe murowane, beton komórkowy firmy H+H 24 cm i 12 cm
Strop: gęstożebrowy Teriva, ocieplenie wełna mineralna 30 cm
Dach: konstrukcja drewniana, blacha na rąbek stojący, więźba dachowa dostępna również w systemie prefabrykacji drewnianej

Rozwiązania instalacyjne energooszczędne:
Ogrzewanie: pompa ciepła firmy Viessmann, rozprowadzenie ciepła: ogrzewanie podłogowe firmy Viessmann
Wentylacja: wentylacja mechaniczna nawiewno-wywiewna z odzyskiem ciepła firmy Viessmann
Dodatkowo: panele fotowoltaiczne firmy Viessmann

Wykończenie:
Elewacje: tynk cienkowarstwowy mineralny w kolorze białym TO-PA001, szarym TO-GY010 i limonkowym TO-GR006 z palety firmy Termo Organika, okładzina drewniana
Stolarka: drewniana, PVC lub aluminiowa, rolety zewnętrzne w systemie CleverBox firmy BeClever, świetlik tunelowy firmy Velux
Otoczenie: kwadratowa kostka betonowa firmy Libet w kolorze jasno szarym, system tarasowy ProDeck - deska kompozytowa Terra w kolorze orzech

Dostępne wersje:
- Mini 3 PLUS - z garażem jedno- lub dwustanowiskowym
- Mini 3 – wersja ze standardowymi instalacjami: piec gazowy kondensacyjny, wentylacja grawitacyjna, różne warianty garaży
- odbicie lustrzane do każdej wersji

Istnieje możliwość:
- podpiwniczenia budynku
- wykonania budynku w technologii szkieletowej

Warianty działek dla wersji domu z garażem jedno- i dwustanowiskowym:

zwiń opis

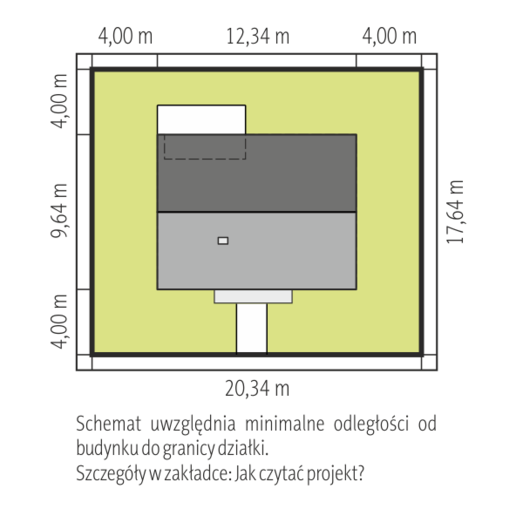

Usytuowanie na działce

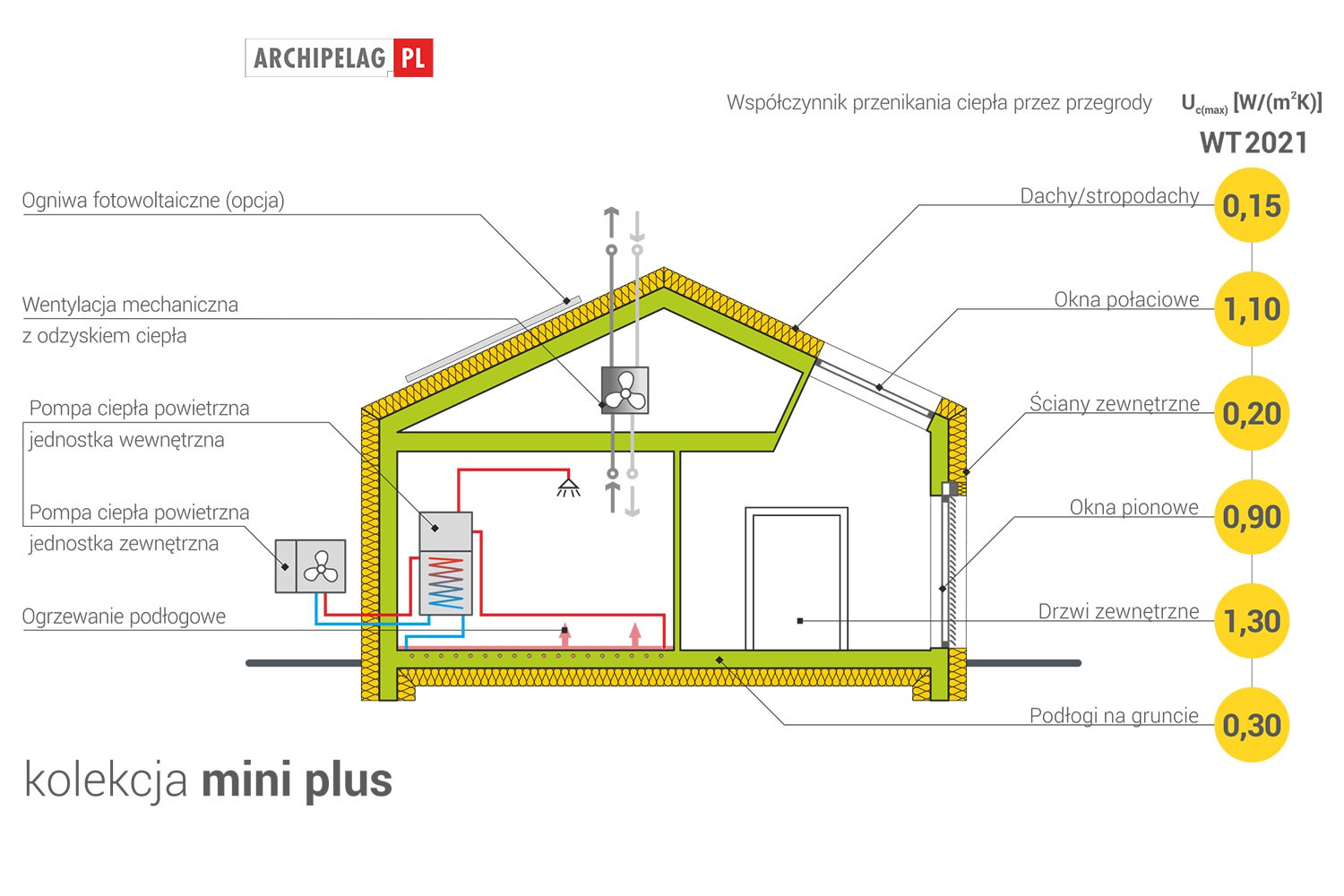

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 62.20 kWh/m²*rok

Pobierz charakterystykę energetyczną:

Mini 3 PLUS - charakterystyka energetyczna (wersja domu z wentylacją mechaniczną)

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

	STANDARDOWE (uśrednione) [zł]
Stan surowy otwarty:	97 440 ⁽²⁾
Stan surowy zamknięty:	126 672 ⁽²⁾
Stan deweloperski:	194 880 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników
