Autor: Artur Wójciak

!!!!!!!! Bez garaży i altan I TYLKO U NAS !!!!!!!

Planujesz budowę domu z poddaszem? Pobierz poradnik

Katja

Wersja:
- 1

Odbicie lustrzane

Powierzchnia użytkowa 143.26 m²
Dodatkowo:
kotłownia 12.99 m²

Powierzchnia zabudowy 116.86 m²
Pow. netto 184.15 m²
Kubatura 344.87 m³
Wymiary budynku 13.00 × 9.80 m
Wysokość budynku 8.57 m
Kąt nachylenia dachu 40^o (2°)
Powierzchnia dachu 162 m²
Minimalne wymiary działki 21.00 x 17.80 m
Planowany koszt 368 300 pln

Cena projektu

3 040 pln

3 800 pln

Zamów projekt

Pobierz pliki

Zapytaj o dodatkowe pliki

Zaloguj się aby pobrać plik

Przypomnij hasło

Zadaj pytanie do projektu Katja

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

* - akceptuję Regulamin i Politykę Prywatności serwisu ARCHIPELAG.pl

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

* 1) Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu zgłoszeniowym przez Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisaną do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia Fabrycznej we Wrocławiu VI Wydział Gospodarczy KRS pod numerem: KRS 0000123673, (dalej Administrator) w celach związanych z obsługą w ramach bezpłatnej pomocy architekta, na okres niezbędny do realizacji celu, na warunkach określonych w ustawie o ochronie danych osobowych (Dz. U. 2002 ,nr 101, poz. 926 ze zm.), a począwszy od dnia 25 maja 2018 na warunkach wskazanych w Rozporządzeniu Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO). Wyrażam także zgodę na przetwarzanie moich danych w powyższym zakresie, okresie i celu przez podmioty współpracujące z Administratorem, w związku z realizacją celu udostępnienia danych.

* 2) Wyrażam dobrowolną zgodę na przetwarzanie moich danych osobowych podanych w formularzu w celach informacyjnych i marketingowych przez Pracownia Projektowa ARCHIPELAG A.Wójciak, R.Wójciak Sp. J. polegających na promocji produktów sprzedawanych przez PP ARCHIPELAG oraz świadczonych przezeń usług na czas nieokreślony, w tym w ramach marketingu bezpośredniego, także otrzymywanie drogą elektroniczną na podany przez mnie adres e-mail /numer telefonu, informacji handlowych w rozumieniu ustawy o świadczeniu usług drogą elektroniczną (Dz.U. Nr 144, poz. 1204 z późn. zm.) dot. produktów oraz usług świadczonych przez PP ARCHIPELAG i jej partnerów handlowych, świadczących usługi związane z realizacją procesu inwestycyjnego w budownictwie.

* zostałem/am też poinformowana/y o tym, że moje dane, które są zbierane w ramach korzystania przeze mnie ze stron internetowych i serwisów PP ARCHIPELAG, w tym zapisywanych w plikach cookies będą podlegały procesowi profilowana w celu dopasowania do moich zainteresowań treści i tematyki stron internetowych i materiałów, w tym treści reklamowych, w celach analitycznych, statystycznych i badawczych w tym służących poprawie jakości usług i zapewnienia bezpieczeństwa ich świadczenia i wyrażam zgodę na takie ich przetwarzanie na czas nieokreślony.

* zgoda niniejsza wymieniona w punkcie 2 obejmuje przetwarzanie moich danych w przyszłości.

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›

1) Administratorem Twoich danych osobowych podanych w formularzu jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisana do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia – Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego pod nr KRS 0000123673, NIP: 897-16-05-744, REGON (dalej PPA lub Administrator). Dane te będą przetwarzane w w/w siedzibie lub innym miejscu prowadzenia działalności przez Administratora lub podmiotu przetwarzającego dane na jego zlecenie z zachowaniem odpowiednich środków bezpieczeństwa, spełniających wymagania prawa.

2) Dane osobowe przetwarzane będą przez PPA lub podmioty działające na jej zlecenie celem wykonania na Twoją rzecz usługi forum lub dziennika budowy (art. 6 ust. 1 pkt b) RODO) lub w odniesieniu do danych przetwarzanych za dodatkową zgodą, w celu i zakresie wskazanym w treści zgody (art. 6 ust. 1 pkt a) RODO, w ramach w/w celu przetwarzania na czas niezbędny do realizacji celu, nie dłuższy niż okres w jakim PPA zobowiązana jest do przechowywania dokumentacji związanej z jego realizacją, lub do czasu cofnięcia zgody na przetwarzanie danych;

3) Przysługuje Ci prawo dostępu do własnych danych osobowych i prawo do ich poprawiania lub sprostowania, prawo do żądania ich usunięcia lub ograniczenia przetwarzania, prawo skargi na niezgodne z prawem przetwarzanie danych do organu nadzorczego (Prezes Urzędu Ochrony Danych Osobowych) lub sprzeciwu wobec przetwarzania danych osobowych w celach marketingowych lub uzasadnionych interesów Administratora (art. 6 ust. 1 pkt e), f) RODO) z przyczyn związanych ze szczególną sytuacją, a także prawo do żądania przeniesienia danych ujętych w ustrukturyzowanym, powszechnie używanym formacie nadającym się do odczytu maszynowego, prawo cofnięcia zgody w dowolnym momencie bez wpływu na zgodność z prawem przetwarzania, którego dokonano na podstawie zgody przed jej cofnięciem, odpowiednio do postanowień RODO.

4) W razie cofnięcia zgody na przetwarzanie danych, lub po upływie okresu, na jaki jej udzielono, PPA będzie miała prawo do przetwarzania Twoich danych osobowych wyłącznie na czas i w zakresie, w jakim zezwalać na to będą przepisy powszechnie obowiązującego prawa, w tym w ramach wykonania obowiązku prawnego, jakim jest w szczególności wymagany prawem obowiązek dokumentowania działalności prowadzonej przez PPA lub w ramach lub uzasadnionego prawnie interesu PPA, np. ustalanie lub dochodzenie roszczeń (art. 6 ust. 1 pkt c, f) RODO).

5) Podanie danych osobowych jest dobrowolne, jednakże dla skorzystania z usługi forum lub dziennika budowy niezbędne jest podanie danych osobowych wskazanych w formularzu zamówienia, a brak podania danych jest równoznaczny z brakiem możliwości realizacji na Twoją rzecz w/w usługi.

6) PPA w ramach realizacji celu przetwarzania może przekazywać dane osobowe podmiotom współpracującym z nią przy realizacji celu przetwarzania w tym swoim podwykonawcom, agencjom reklamowym, świadczeniodawcom usług na rzecz PPA w ramach bieżącej działalności. Podmioty te będą miały prawo do ich wykorzystania w pełnym zakresie zgody udzielonej na ich wykorzystanie na rzecz PPA.

7) Dane podawane w toku korzystania z SERWISÓW ARCHIPELAG.PL w tym zapisywane w plikach cookies będą podlegały procesowi profilowania w celu dopasowania do Twoich zainteresowań treści i tematyki stron internetowych w tym materiałów reklamowych, w celach analitycznych, statystycznych i badawczych na zasadach wskazanych w POLITYCE PRYWATNOŚCI.

8) Z przysługujących wobec Administratora danych uprawnień możesz skorzystać w siedzibie Administratora danych lub drogą pocztową czy też elektroniczną. Wszelką korespondencję w sprawach związanych z przetwarzaniem danych osobowych należy kierować na adres: Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak sp. j., ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, z dopiskiem „Dane Osobowe” lub na adres poczty elektronicznej: biuro@archipelag.pl , wpisując w temacie wiadomości „Dane osobowe”. POZOSTAŁE INFORMACJE NA TEMAT ZASAD PRZETWARZANIA DANYCH OSOBOWYCH: POLITYKA PRYWATNOŚCI

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

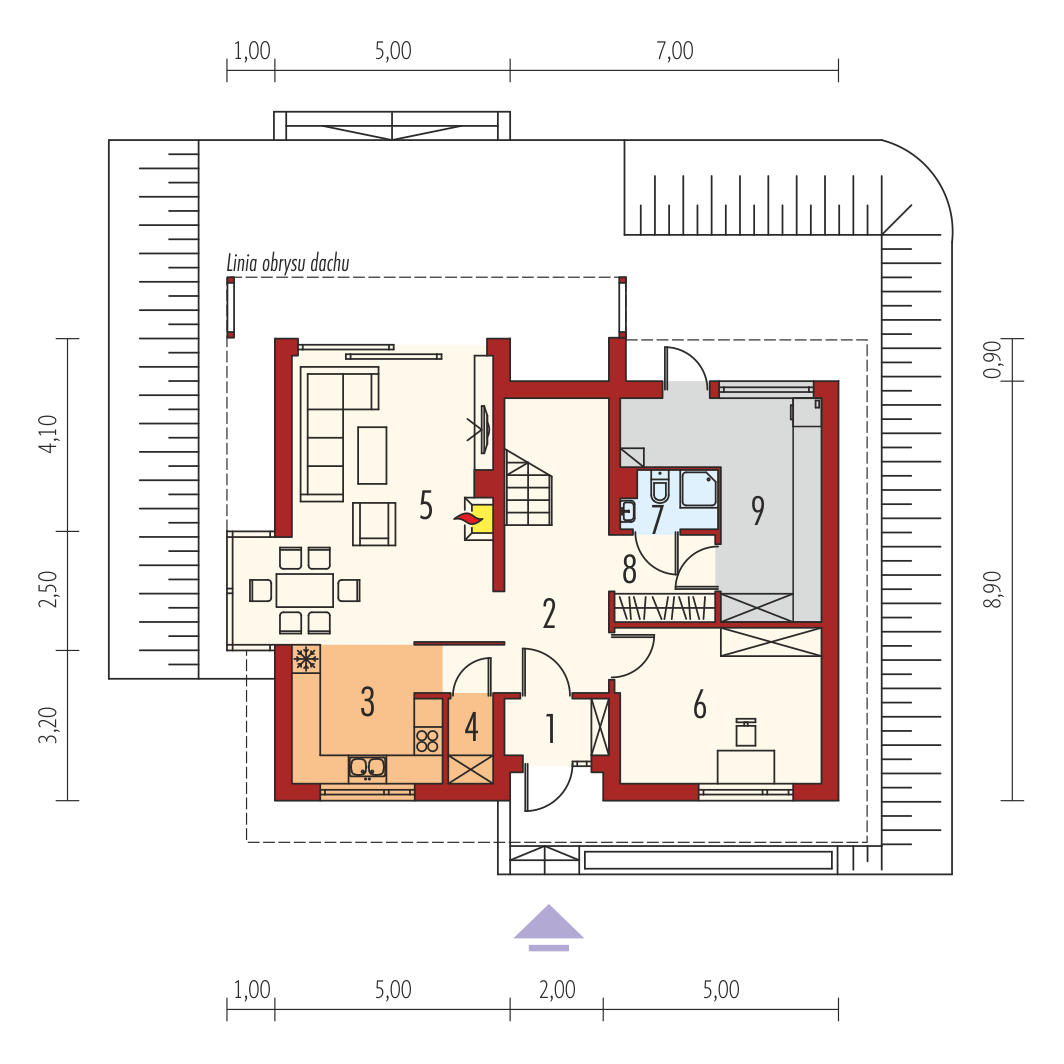

Parter

1. Wiatrołap 2.57 m²
2. Hol + schody 15.51 m²
3. Kuchnia 8.58 m²
4. Spiżarnia 1.65 m²
5. Pokój dzienny + jadalnia 28.58 m²
6. Gabinet 14.04 m²
7. Łazienka 2.30 m²
8. Garderoba 4.00 m²
9. Kotłownia 12.99 m²

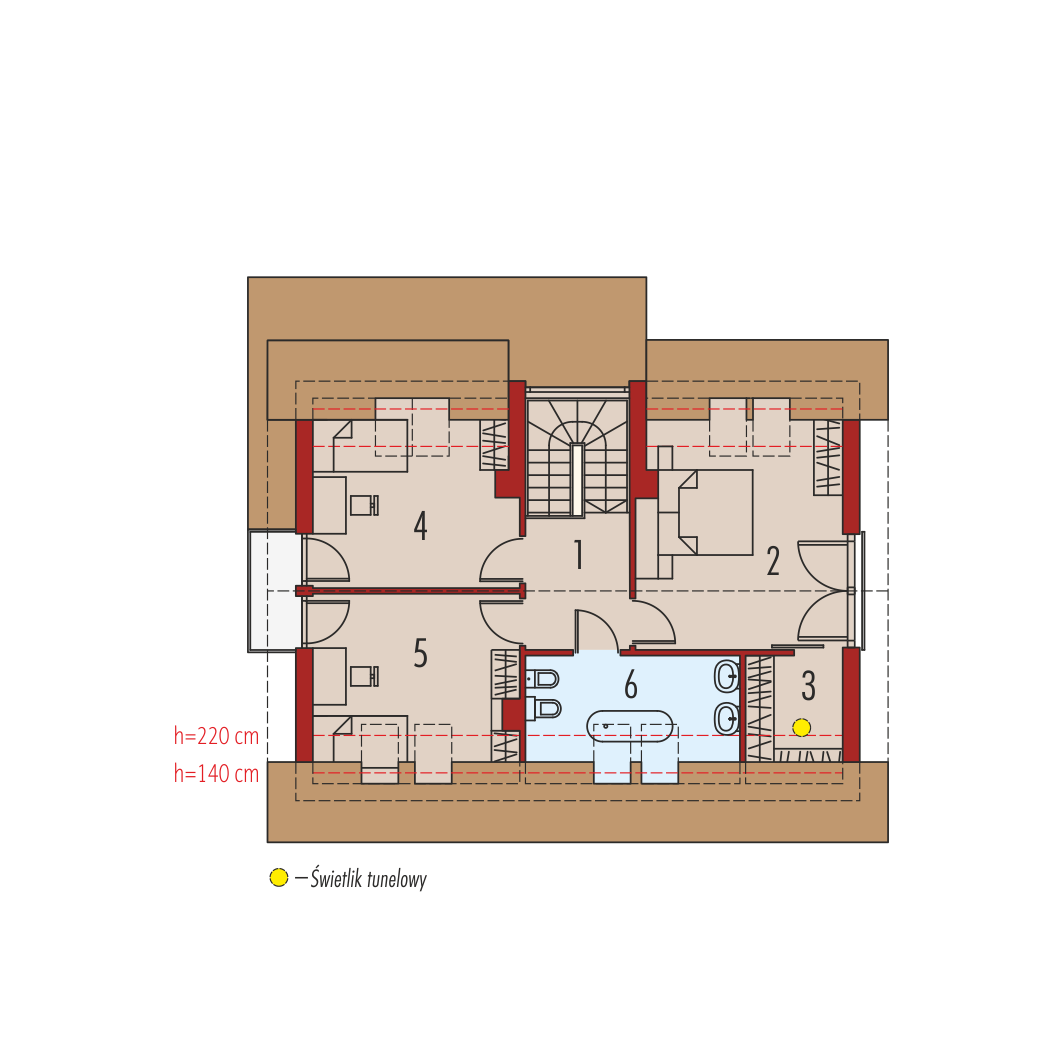

Poddasze

1. Korytarz 6.17 m²
2. Sypialnia 19.58 m²
3. Garderoba 3.91 m²
4. Sypialnia 13.83 m²
5. Sypialnia 13.85 m²
6. Łazienka 8.69 m²

Więcej o projekcie domu Katja

Katja to dom zaprojektowany z najwyższą troską o ergonomię i funkcjonalną wygodę. Perfekcyjny rozkład pomieszczeń maksymalnie wykorzystuje przestrzeń użytkową i naturalne światło, które dzięki dużej ilości okien swobodnie przenika do wnętrz. Elegancka prostota bryły została wzbogacona ciekawymi detalami – m.in. atrakcyjnym zadaszeniem tarasu oraz subtelną kompozycją drewnianych rolet. Przytulny charakter budynku podkreśla elewacja utrzymana w ciepłych kolorach, nowoczesnego pazura dodają całości metalowe balustrady.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

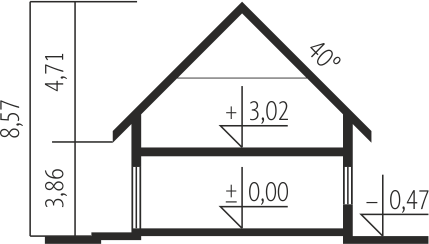

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2017

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 90.24 kWh/m²*rok

Pobierz charakterystykę energetyczną:

Katja - charakterystyka energetyczna (wersja domu z wentylacją grawitacyjną)

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

	STANDARDOWE (uśrednione) [zł]
Stan surowy otwarty:	239 395 ⁽¹⁾
Stan surowy zamknięty:	294 640 ⁽¹⁾
Stan deweloperski:	487 997 ⁽¹⁾
Instalacje wewnętrzne:	48 799 ⁽¹⁾
⁽¹⁾ Wyliczone według współczynników ⁽²⁾ Wyliczone według kosztorysu

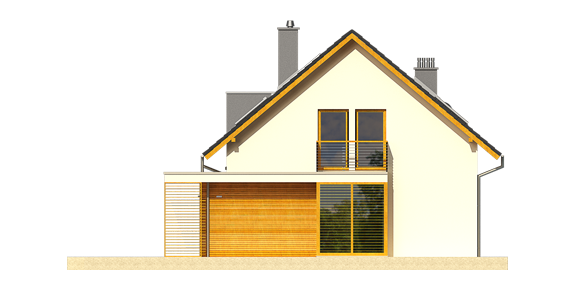

Elewacje

frontowa

lewa

tylna

prawa

Opinia eksperta

Bartosz Trębacz Główny Technolog ProDeck

Katja to praktyczny, dobrze zaplanowany projekt domu parterowego z dachem dwuspadowym i poddaszem użytkowym. Katja to doskonały wybór dla osób, które cenią sobie funkcjonalne i zarazem ciekawe rozwiązania. Budynek został zaprojektowany w sposób umożliwiający jego rozbudowę m.in. podpiwniczenie i zbliźniaczenie. Szczególną uwagę zwraca wykończenie domu, m.in. drewniane rolety i metalowe balustrady. Na otoczenie domu składa się system tarasowy polskiego producenta, firmy ProDeck. Deski kompozytowe w kolorze orzech gwarantują znakomitą trwałość, odporność na czynniki zewnętrzne i elegancki wygląd na lata. Warto dodać, że nie wymagają one również impregnacji oraz odświeżania, co wpisuje się w ergonomiczne założenia projektu.
