Projekty domów ARCHIPELAG - Erin IV
Autor: Artur Wójciak
Projekty domów ARCHIPELAG - Erin IV
Projekty domów ARCHIPELAG - Erin IV
Projekty domów ARCHIPELAG - Erin IV

Erin IV

ENERGO

  • Powierzchnia użytkowa 87.18 m²
  • Dodatkowo:
  • • kotłownia 5.46 m²
  • Powierzchnia zabudowy 122.52 m²
  • Pow. netto 101.66 m²
  • Kubatura 272.09 m³
  • Wymiary budynku 12.6 × 9.6 m
  • Wysokość budynku 6.64 m
  • Kąt nachylenia dachu 30o
  • Powierzchnia dachu 182 m2
  • Minimalne wymiary działki 19.60 x 17.60 m

Cena projektu

2 200 pln

Aby pobrać ten plik musisz być zalogowany

Przypomnij hasło
Zadaj pytanie do projektu Erin IV

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

  • 1. Wiatrołap 1.78 m²
  • 2. Hol 9.41 m²
  • 3. Kuchnia 6.75 m²
  • 4. Spiżarnia 1.51 m²
  • 5. Pokój dzienny 24.43 m²
  • 6. Sypialnia 13.46 m²
  • 7. Sypialnia 11.15 m²
  • 8. Sypialnia 11.15 m²
  • 9. Łazienka 6.17 m²
  • 10. Toaleta 1.37 m²
  • 11. Kotłownia 5.46 m²

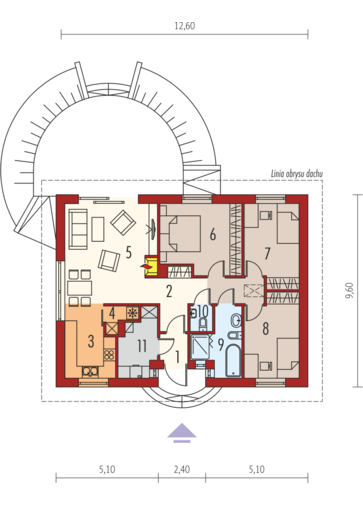

Erin IV: Parter

Więcej o projekcie

Erin IV to uroczy dom, który do każdego krajobrazu wprowadzi powiew przytulnej elegancji. Ze względu na swoją zgrabną formę oraz prosty dwuspadowy dach budynek jest tani w realizacji i późniejszej eksploatacji. Dużym atutem projektu są optymalnie rozplanowane okna, dzięki którym naturalne światło oplata niemal każdy zakamarek domu, wypełniając wnętrze dobrą, słoneczną energią. Dla estetycznego smaku, reprezentacyjny charakter strefy wejściowej pomysłowo zaakcentowano zgrabnym łukiem. W projekcie zastosowano systemy zabudowy ścian działowych i sufitów podwieszanych Rigips. Więźba dachowa w systemie dachu prefabrykowanego w

czytaj więcej

Schemat przekroju

Usytuowanie na działce

Elewacje

frontowa

lewa

tylna

prawa

Charakterystyka energooszczędności

Budynek oceniany




Według wymagań WT 2017

Dla instalacji grzewczej z kotłem gazowym:
EP=93.56 kWh/(m2/rok), EK=96.21 kWh/(m2/rok)

Dom energooszczędny

EUco < 40 kWh/(m2rok)

standard NF40



Parametr dla domu Erin IV z wentylacją mechaniczną z odzyskiem ciepła

EUco = 17.46 kWh/(m2rok)

Rzetelny koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
METODĄ GOSPODARCZĄ
(oszczędnościową)
[zł]
Stan surowy otwarty: 180 132 (2) 126 132 (2)
Stan surowy zamknięty: 236 477 (2) 165 577 (2)
Stan deweloperski: 269 877 (2) 188 977 (2)
Instalacje wewnętrzne: 26 988 (2) 18 988 (2)

(1) Wyliczone według kosztorysu

(2) Wyliczone według współczynników
