Projekty domów ARCHIPELAG - Erin II
Autor: Artur Wójciak
Projekty domów ARCHIPELAG - Erin II
Projekty domów ARCHIPELAG - Erin II
Projekty domów ARCHIPELAG - Erin II

Erin II



  • Powierzchnia użytkowa 86.53 m²
  • Dodatkowo:
  • • kotłownia 5.30 m²
  • Powierzchnia zabudowy 118.84 m²
  • Pow. netto 98.71 m²
  • Kubatura 264.45 m³
  • Wymiary budynku 12.5 × 9.5 m
  • Wysokość budynku 6.65 m
  • Kąt nachylenia dachu 30o
  • Powierzchnia dachu 183 m2
  • Minimalne wymiary działki 19.50 x 17.50 m

Cena projektu

2 200 pln

Aby pobrać ten plik musisz być zalogowany

Przypomnij hasło
Zadaj pytanie do projektu Erin II

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

  • 1. Wiatrołap 1.78 m²
  • 2. Hol 9.42 m²
  • 3. Kuchnia 6.75 m²
  • 4. Spiżarnia 1.51 m²
  • 5. Pokój dzienny + jadalnia 24.19 m²
  • 6. Sypialnia 13.36 m²
  • 7. Sypialnia 11.04 m²
  • 8. Sypialnia 11.04 m²
  • 9. Łazienka 6.07 m²
  • 10. Toaleta 1.37 m²
  • 11. Kotłownia 5.30 m²
Erin II: Parter

Więcej o projekcie

Erin II to propozycja dla inwestorów, którzy cenią klasyczne piękno, symetryczne połączenia oraz słoneczne wnętrza. Dopracowany układ funkcjonalny domu harmonijnie koresponduje z pełnym wdzięku wyglądem zewnętrznym. Symetrię budynku podkreślają dwa zewnętrzne okna oraz lampy, oświetlające strefę wejściową, która została zaakcentowana zgrabnym łukiem. Całość dopełnia ciepła, przyjazna kolorystyka elewacji. Erin II to dom ekonomiczny w realizacji i późniejszej eksploatacji, który doskonale wpisze się w każdy krajobraz. Charakterystyka: Dom parterowy, niepodpiwniczony Przeznaczenie: Dom dla 3-4-osobowej rodziny

czytaj więcej

Schemat przekroju

Usytuowanie na działce

Elewacje

frontowa

lewa

tylna

prawa

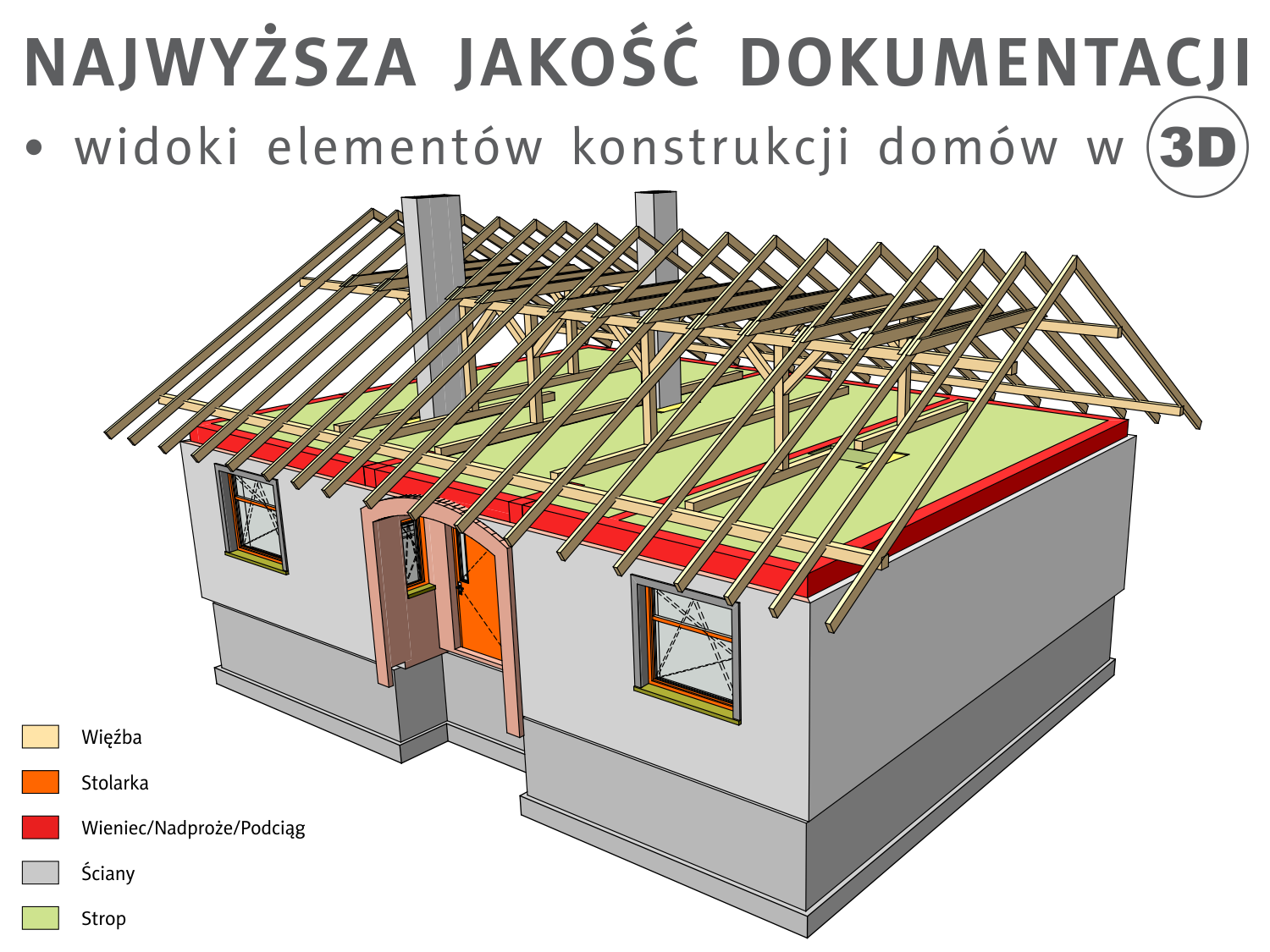

Widok 3D

Charakterystyka energooszczędności

Budynek oceniany




Według wymagań WT 2017

Dla instalacji grzewczej z kotłem gazowym:
EP=94.96 kWh/(m2/rok), EK=100.72 kWh/(m2/rok)

Dom energooszczędny

EUco < 40 kWh/(m2rok)

standard NF40



Parametr dla domu Erin II z wentylacją mechaniczną z odzyskiem ciepła

EUco = 19.06 kWh/(m2rok)

Rzetelny koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
METODĄ GOSPODARCZĄ
(oszczędnościową)
[zł]
Stan surowy otwarty: 169 860 (1) 118 960 (1)
Stan surowy zamknięty: 222 992 (1) 156 192 (1)
Stan deweloperski: 254 487 (1) 178 187 (1)
Instalacje wewnętrzne: 25 448 (1) 17 848 (1)

(1) Wyliczone według kosztorysu

(2) Wyliczone według współczynników
