Projekty domów ARCHIPELAG - Dylan G1
Autor: Artur Wójciak

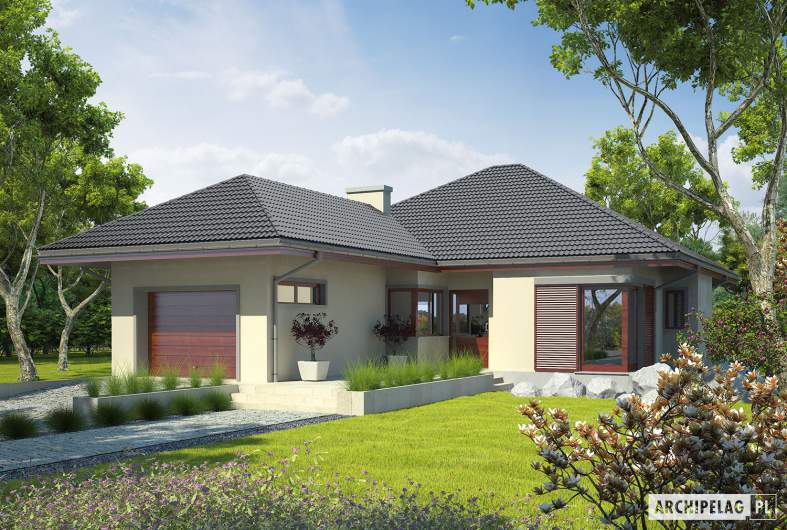

Projekty domów ARCHIPELAG - Dylan G1
Projekty domów ARCHIPELAG - Dylan G1
Projekty domów ARCHIPELAG - Dylan G1

Dylan G1



  • Wersja:
  • Powierzchnia użytkowa 101.01 m²
  • Dodatkowo:
  • kotłownia 7.78 m²
  • garaż 21.16 m²
  • Powierzchnia zabudowy 178.34 m²
  • Pow. netto 143.46 m²
  • Kubatura 384.72 m³
  • Wymiary budynku 13.3 × 21.2 m
  • Wysokość budynku 7.19 m
  • Kąt nachylenia dachu 30o
  • Powierzchnia dachu 264 m2
  • Minimalne wymiary działki 21.30 x 27.00 m

Cena projektu

2 700 pln

Aby pobrać ten plik musisz być zalogowany

Przypomnij hasło
Zadaj pytanie do projektu Dylan G1

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

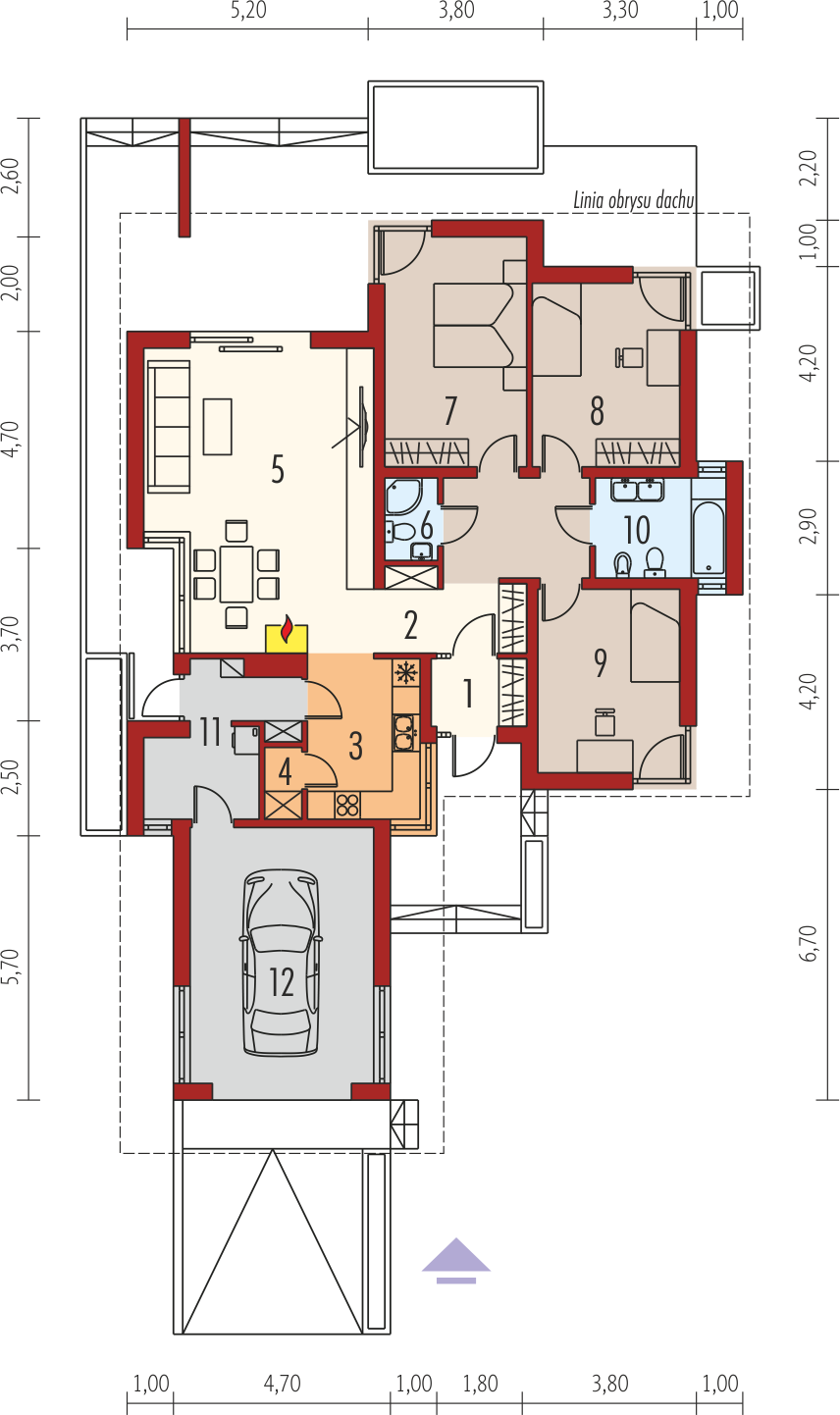

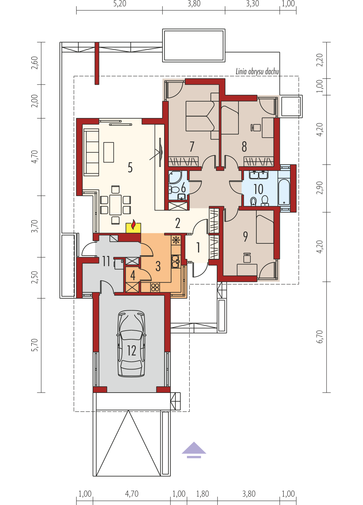

Parter

  • 1. Wiatrołap 2.92 m²
  • 2. Hol 11.87 m²
  • 3. Kuchnia 8.60 m²
  • 4. Spiżarnia 1.19 m²
  • 5. Pokój dzienny 29.27 m²
  • 6. Łazienka 1.83 m²
  • 7. Sypialnia 14.99 m²
  • 8. Sypialnia 12.42 m²
  • 9. Sypialnia 11.95 m²
  • 10. Łazienka 5.97 m²
  • 11. Kotłownia 7.78 m²
  • 12. Garaż 21.16 m²
Dylan G1: Parter

Więcej o projekcie

Dom Dylan G1 imponuje czytelnym, funkcjonalnym układem pomieszczeń. Idealna propozycja dla inwestorów, którzy posiadają wąską działkę. Klasyczna bryła doskonale komponuje się z ciekawie zaprojektowaną elewacją budynku. Dom znakomicie wpisze się w każdy krajobraz. Prosta, a zarazem nowoczesna forma pozwoli na szybką i ekonomiczną realizację. Charakterystyka: Dom parterowy, niepodpiwniczony, z garażem jednostanowiskowym Przeznaczenie: Dom dla 3-4-osobowej rodziny Technologia i konstrukcja: Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy YTONG 24 cm, ocieplenie wełna mineralna 12 cm Ściany

czytaj więcej

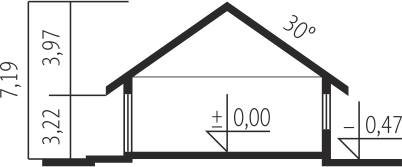

Schemat przekroju

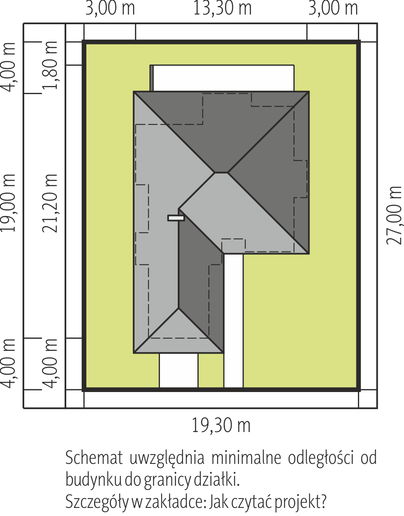

Usytuowanie na działce

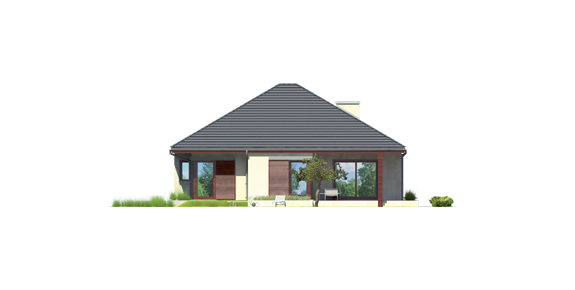

Elewacje

frontowa

lewa

tylna

prawa

Charakterystyka energooszczędności

Budynek oceniany




Według wymagań WT 2017

Dla instalacji grzewczej z kotłem gazowym:
EP=89.96 kWh/(m2/rok), EK=94.06 kWh/(m2/rok)

Dom energooszczędny

EUco < 40 kWh/(m2rok)

standard NF40



Parametr dla domu Dylan G1 z wentylacją mechaniczną z odzyskiem ciepła

EUco = 23.18 kWh/(m2rok)

Rzetelny koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
METODĄ GOSPODARCZĄ
(oszczędnościową)
[zł]
Stan surowy otwarty: 256 600 (2) 184 800 (2)
Stan surowy zamknięty: 288 200 (2) 207 600 (2)
Stan deweloperski: 336 500 (2) 232 200 (2)
Instalacje wewnętrzne: 33 650 (2) 20 250 (2)

(1) Wyliczone według kosztorysu

(2) Wyliczone według współczynników
