Ziutka (e. II)

Dostępne wersje projektu: Etap 1 , Etap 2	Autor: Andrzej Tatarek, Robert Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=144.36 kWh/(m²/rok), EK=157.19 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	159 954 ⁽¹⁾	112 992 ⁽¹⁾
Stan surowy zamknięty:	194 773 ⁽¹⁾	144 329 ⁽¹⁾
Stan deweloperski:	339 800 ⁽²⁾	234 500 ⁽²⁾
Instalacje wewnętrzne:	33 980 ⁽²⁾	20 480 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

108.70 m²

Kubatura netto:

450.60 m³

Wymiary budynku:

7.7x14.3 m

Min. wymiary działki:

16.2x25.6 m

Wysokość budynku:

8.30 m

Kąt nachylenia dachu:

45°

Powierzchnia dachu:

0.0 m²

Charakterystyka

Mały dom przeznaczony do rozbudowy z użytkowym poddaszem niepodpiwniczony przekryty dachem dwuspadowym. Przed rozbudową strefę dzienną na parterze stanowi pokój połączony z kuchnią. Na osi głównego wejścia na tylnej ścianie szczytowej znajduje się wyjście na taras i ogród. Na tarasie przewidziano ładny kominek. Na poddaszu strefa nocna składa się z dwóch pokoi i łazienki. Dom został zaprojektowany w taki sposób aby można go było rozbudować - przedłużyć w głąb działki. Po rozbudowie strefa dzienna powiększa się o duży salon w którym znajdzie się istniejący już kominek. Projekt przewiduje dwie możliwości rozbudowy. W przypadku wybudowania stropu nad salonem otrzymamy na piętrze dodatkową dużą sypialnię. Jeżeli nie ma takiej konieczności można nie budować stropu dzięki czemu otrzymamy duży salon przekryty dwuspadowym dachem z bardzo ciekawym efektem wewnętrznego balkonu. Kominek pełniący do tej pory funkcję zewnętrznego stanie się kominkiem wewnętrznym a jego miękka linia okapu współgrająca z linią cokołu dodatkowo wzbogaci wnętrze salonu.

Technologia i konstrukcja

Budynek zaprojektowano w technologii murowej ze stropem gęstożebrowym. Dach o konstrukcji drewnianej pokryty dachówką cementową lub ceramiczną.

Wykończenie

Elewacje wykończono tynkiem strukturalnym w jednym kolorze. Cokół z cegły klinkierowej. Stolarka okienna drewniana.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Do każdego projektu autorstwa Pracowni Projektowej ARCHIPELAG dostępny jest projekt instalacji węzła grzewczego bazujący na pompie ciepła.

więcej

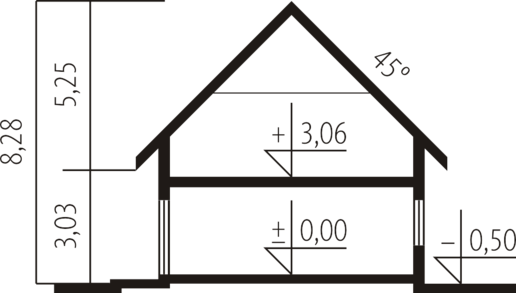

Schemat przekroju

Kliknij, aby powiększyć

Pliki do pobrania

Usytuowanie na działce 1:500 (PDF) (PDF, rozmiar: 11 KB)
Usytuowanie na działce 1:500 (DXF) (DXF, rozmiar: 1791 KB)

Cena projektu: 2 000zł (cena zawiera VAT)
