Weronika (e. I)

Dostępne wersje projektu: Etap 1 , Etap 2	Autor: Robert Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=139.26 kWh/(m²/rok), EK=121.42 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	120 600 ⁽²⁾	86 900 ⁽²⁾
Stan surowy zamknięty:	177 300 ⁽²⁾	127 700 ⁽²⁾
Stan deweloperski:	269 500 ⁽²⁾	186 000 ⁽²⁾
Instalacje wewnętrzne:	26 950 ⁽²⁾	16 250 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

175.78 m²

Kubatura netto:

388.78 m³

Wymiary budynku:

12.9x16.7 m

Min. wymiary działki:

22.0x26.7 m

Wysokość budynku:

6.44 m

Kąt nachylenia dachu:

32°

Powierzchnia dachu:

293.7 m²

Budynek parterowy o nieregularnej bryle. Wykusz oraz sporo załamań dodaje projektowi lekkości. W domu zastosowano wyraźny podział na strefę dzienną i nocną. Kuchnia otwarta jest na jadalnię i subtelnie oddzielona od pokoju dziennego, część sypialna z osobną łazienką przeznaczona jest dla domowników. Ciekawym rozwiązaniem są okna połaciowe, które mają za zadanie dodatkowo doświetlić pokój dzienny. Budynek wymaga dużej działki, która nie będzie go „więzić” bliskością ogrodzenia. Brak użytkowego poddasza pozwala na zastosowanie lżejszej i tańszej konstrukcji stropu.

Robert Skomorowski Rettig Heating

Charakterystyka

Dom parterowy niepodpiwniczony, przeznaczony dla 2-3-osobowej rodziny. Ukośnie usytuowane wejście pozwala na ustawienie domu na działce na dwa sposoby: węższą lub szerszą fasadą do frontu posesji. Dwa okna połaciowe doświetlają wysoki salon. Istnieje wersja projektu powiększona o garaż dwustanowi skowy i dodatkowy pokój (Weronika – etap II).

Technologia i konstrukcja

Dom zaprojektowano w technologii murowej ze stropem drewnianym. Dach o konstrukcji drewnianej kryty dachówką cementową.

Wykończenie

Elewację wykonano z tynku strukturalnego, okładzinę cokołu i strefy wejściowej z kamienia. Stolarka okienna drewniana.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła firm Zehnder Polska i Rekuperatory.pl, wraz z materiałami informacyjnymi na temat rekuperacji.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Projekt instalacji węzła grzewczego z pompą ciepła wraz danymi technicznymi urządzenia oraz opcjami modułów dodatkowych.

więcej

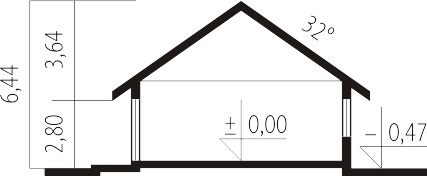

Schemat przekroju

Kliknij, aby powiększyć

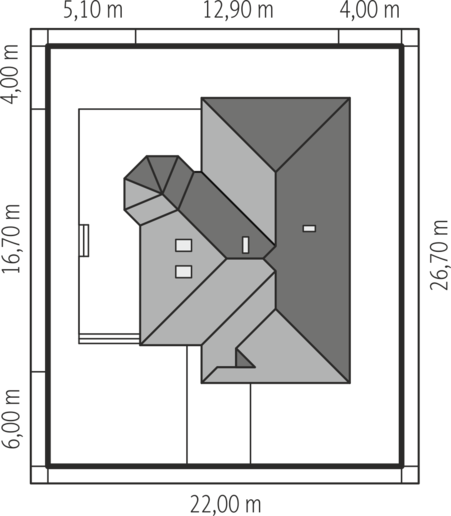

Usytuowanie na działce

Kliknij, aby powiększyć

Pliki do pobrania

Usytuowanie na działce 1:500 (PDF) (PDF, rozmiar: 8852 B)
Usytuowanie na działce 1:500 (DXF) (DXF, rozmiar: 88 KB)
Weronika (e. I) do druku (PDF, rozmiar: 364 KB)

Cena projektu: 1 900zł (cena zawiera VAT)

Zamów projekt
