Vanessa

	Autor: Marcin Michalski, Robert Wójciak

Charakterystyka energooszczędności

Koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=111.27 kWh/(m²/rok), EK=101.16 kWh/(m²/rok)

Stan surowy otwarty:	176 800zł
Instalacje wewnętrzne:	+28 200zł
Pozostałe prace	+208 600zł
Koszt ogółem:	413 600zł
Systemem gospodarczym:	277 100zł

Parametry projektu

Powierzchnia zabudowy:

134.99 m²

Kubatura netto:

482.45 m³

Wymiary budynku:

11.3x14.8 m

Min. wymiary działki:

19.3x26.0 m

Wysokość budynku:

9.10 m

Kąt nachylenia dachu:

40° (30°)

Powierzchnia dachu:

0.0 m²

Charakterystyka

Dom z użytkowym poddaszem niepodpiwniczony z wbudowanym garażem przeznaczony dla 4-5 osobowej rodziny. Na parterze znajduje się strefa dzienna z hallem kuchnią jadalnią łazienką i pokojem dziennym oraz pokojem mogącym pełnić funkcję gabinetu. Z pokoju dziennego oraz sąsiedniego pokoju na parterze przewidziano wyjście na taras z podcieniem. Na poddaszu znajdują się dwie duże i jedna mała sypialnia oraz łazienka i pralnia z suszarnią.

Technologia i konstrukcja

Dom zaprojektowano w technologii murowej ze stropem gęstożebrowym. Dach o konstrukcji drewnianej pokryto dachówką cementową lub ceramiczną.

Wykończenie

Elewację wykonano z tynku strukturalnego oraz okładziny kamiennej. Stolarka okienna drewniana.

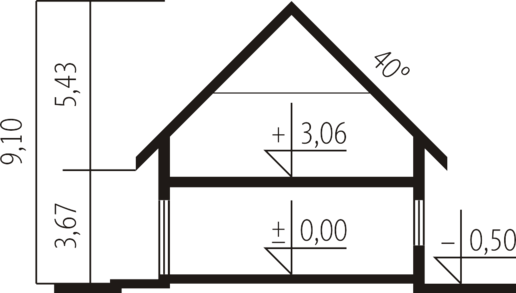

Schemat przekroju

Kliknij, aby powiększyć

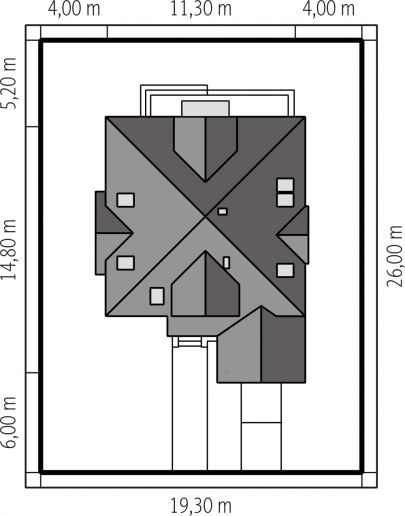

Usytuowanie na działce

Kliknij, aby powiększyć

Pliki do pobrania

Usytuowanie na działce 1:500 (PDF) (PDF, rozmiar: 8699 B)
Usytuowanie na działce 1:500 (DXF) (DXF, rozmiar: 71 KB)

Cena projektu: 2 000zł

Zamów projekt

następny projekt poprzedni projekt lista projektów

Najnowsze w forum: Vanessa

Ilość stali na strop

213.25.71.*, (2009-04-28 11:11)

Czy ktoś może wie ile stali 20 (?) 16 14 12 trzeba zabezpieczyć przed wylaniem stropu. Nie mogę znaleźć w projekcie ani w kosztorysie podstawowym.

wszystkie wypowiedzi w tym temacie

odpowiedz

Niespodzianki przy budowie.

arch. Anna Krajewska, (2009-04-14 14:10)

Jeżeli nie zostały wprowadzone do projektu żadne zmiany, a wykonawcy trzymają się projektu to nie powinny pojawić się żadne niespodziewane sytuacje. Otwory rewizyjne w kominie muszą być, jest to rzecz oczywista. Z wykonawcą można ustalić ich dokładne miejsce.

wszystkie wypowiedzi w tym temacie

odpowiedz

Czy ktoś buduje jeszcze taki domek?????????

86.158.235.*, (2009-02-02 15:05)

Witam Przymierzam sie do budowy tego domku ale jestem ciekawy czy ktos dysponuje zdjeciami jego wnetrza w realu. jesli tak to bardzo prosze o wklejanie bo to napewno ulatwi podjecie decyzji nie tylko mi ale i wielu innym niezdecydowanym do konca... z gory dziekuje..
