Raissa

Dostępne wersje projektu: Wersja 1 , 2	Autor: Małgorzata Romanowicz, Artur Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=125.74 kWh/(m²/rok), EK=293.06 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	87 900 ⁽²⁾	63 300 ⁽²⁾
Stan surowy zamknięty:	127 000 ⁽²⁾	91 500 ⁽²⁾
Stan deweloperski:	195 400 ⁽²⁾	134 900 ⁽²⁾
Instalacje wewnętrzne:	19 540 ⁽²⁾	11 740 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

65.84 m²

Kubatura netto:

281.95 m³

Wymiary budynku:

7.7x8.3 m

Min. wymiary działki:

14.7x18.7 m

Wysokość budynku:

8.26 m

Kąt nachylenia dachu:

40°

Powierzchnia dachu:

126.6 m²

Charakterystyka

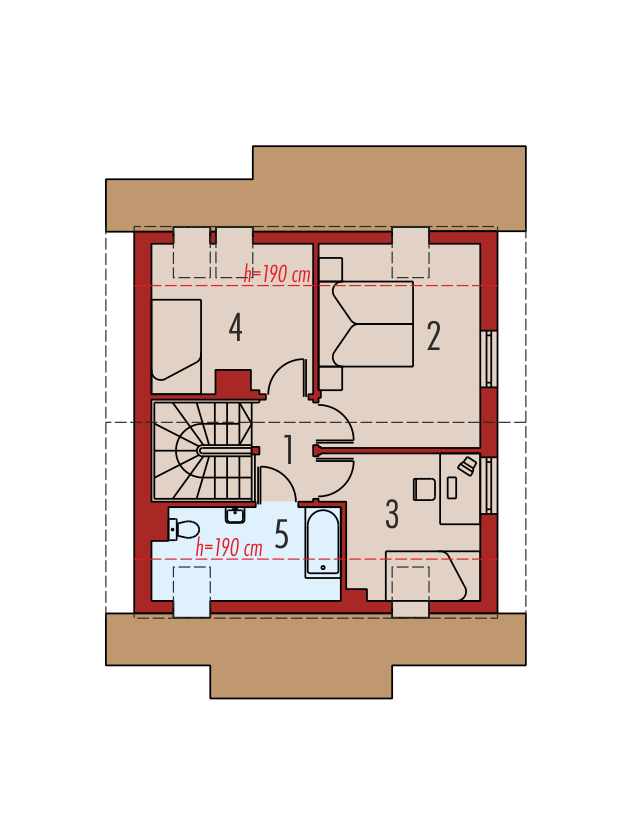

Dom parterowy z użytkowym poddaszem, niepodpiwniczony, przeznaczony dla 3-4-osobowej rodziny. Ma małą powierzchnię użytkową i prostą konstrukcję. Na parterze znajduje się strefa dzienna: salon z kominkiem, otwartą kuchnią i jadalnią oraz toaleta i pomieszczenie gospodarcze. Strefę nocną – z sypialnią oraz dwoma pokojami i łazienką – usytuowano na piętrze.

Technologia i konstrukcja

Dach dwuspadowy o konstrukcji drewnianej kryty dachówką cementową lub ceramiczną. Dom zaprojektowano w technologii murowej ze stropem gestożebrowym. Schody wewnętrzne drewniane.

Wykończenie

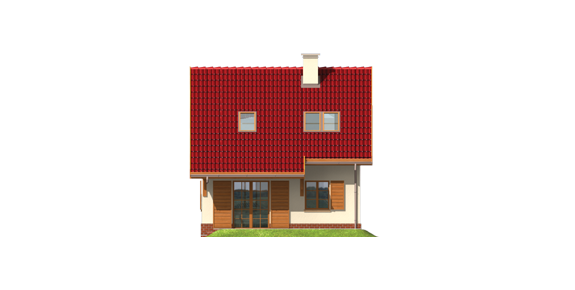

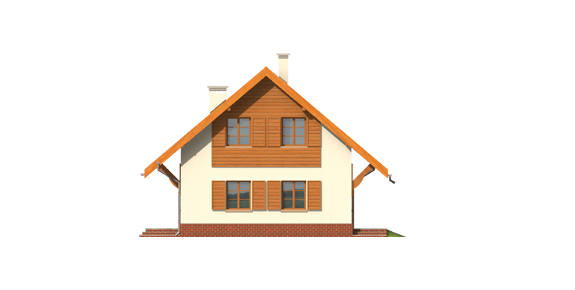

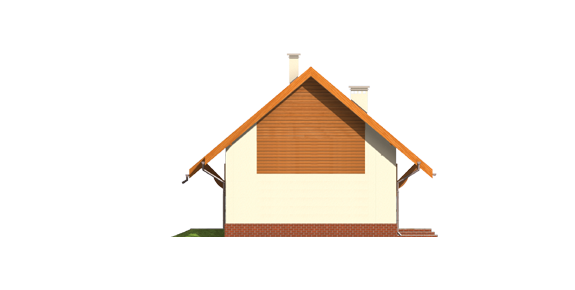

Elewacja wykonana z tynku mineralnego oraz okładziny drewnianej. Stolarka okienna drewniana. Okna połaciowe.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła firm Zehnder Polska i Rekuperatory.pl, wraz z materiałami informacyjnymi na temat rekuperacji.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Projekt instalacji węzła grzewczego z pompą ciepła wraz danymi technicznymi urządzenia oraz opcjami modułów dodatkowych.

więcej

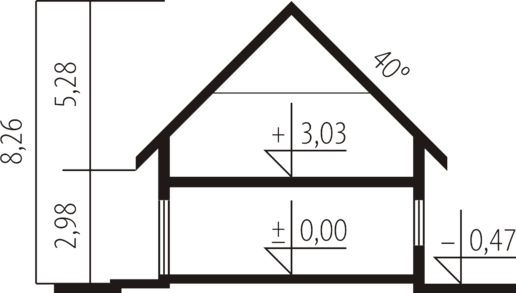

Schemat przekroju

Kliknij, aby powiększyć

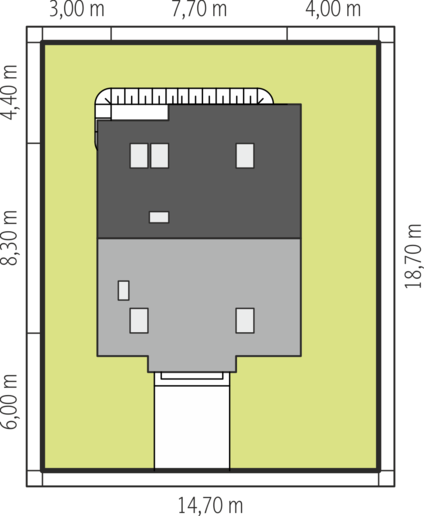

Usytuowanie na działce

Kliknij, aby powiększyć

Cena projektu: 1 850zł (cena zawiera VAT)

Zamów projekt

następny projekt poprzedni projekt lista projektów

Najnowsze w forum: Raissa

domek raissa

79.186.38.*, (2012-01-07 19:03)

Witam, dołączam kilka zdjęć z realizacji projektu Raissa. Powodzenia

wszystkie wypowiedzi w tym temacie

odpowiedz

ogrzewanie i wejście do schowka

arch. A Prokopowicz, (2011-05-31 16:50)

Witam, Warunki dla zaprojektowania kotłowni na paliwo określa Rozporządzenie Ministra Infrastruktury z dn. 12.04.2002r "W sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie": § 136. Kotłownia na paliwo stałe powinna być instalowana w wydzielonych pomieszczeniach technicznych. Skład paliwa powinien być umieszczony w wydzielonym pomieszczeniu technicznym w pobliżu kotła lub w po [...]

wszystkie wypowiedzi w tym temacie

odpowiedz

wielkości pomieszczeń (długość,szerokość)

arch. Anna Krajewska, (2008-12-05 11:45)

Witam. Najlepiej byłoby aby skontaktowała się Pani z Pracownią (tel./fax: (71) 798 38 38, mail: biuro@archipelag.pl) wtedy wyślemy Pani rzut z dokładnie zwymiarowanymi wszystkimi pomieszczeniami. Pozdrawiam.

wszystkie wypowiedzi w tym temacie

odpowiedz
