Otylia
Udostępnij
Dostępne wersje projektu: Wersja 1 , Wersja 2 Autor: Małgorzata Ochman-Woźny, Robert Wójciak
Projekty domów Archipelag - Otylia
Projekty domów Archipelag - Otylia
Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany




Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=131.81 kWh/(m2/rok), EK=115.57 kWh/(m2/rok)

Sfinansuj budowę. Sprawdź promocję!


Parametry projektu
Powierzchnia zabudowy:
99.07 m²
Kubatura netto:
397.54 m³
Wymiary budynku:
9.7x9.5 m
Min. wymiary działki:
17.7x21.9 m
Wysokość budynku:
9.40 m
Kąt nachylenia dachu:
45° (44°)
Powierzchnia dachu:
0.0 m²

Budynek prosty w formie, lecz o wyrazistym charakterze architektonicznym. Prosta konstrukcja to duży walor ekonomiczny podczas realizacji budynku. Projektant udo-wodnił, że proste detale architektoniczne zastosowane w odpowiedniej ilości i proporcjach mogą nadać budynkowi ciekawy wygląd. Wielkość połaci dachowej z nadającymi mu specyficzny klimat naczółkami poprzez swą dominującą formę najlepiej prezentuje się przy pokryciu dachówką. Zespół kuchni, jadalni i pokoju dziennego ma charakter otwarty, który można – w razie potrzeby – zmienić wprowadzając przegrody działowe. Wielofunkcyjne przeznaczenie może mieć pokój zlokalizowany na parterze: gabinet, pokój dla gości, pokój dla starszych rodziców, którzy wymagają naszej opieki. Pozwolę sobie na stwierdzenie: ciekawy budynek za rozsądne pieniądze.

Henryk Litwinowicz „PROBUD” Poznań

Charakterystyka
Dom parterowy z poddaszem użytkowym niepodpiwniczony przeznaczony dla 4-5-osobowej rodziny. Budynek charakteryzuje się czytelnym podziałem funkcji bardzo prostą konstrukcją i klasycznymi proporcjami. Strefę dzienną na parterze stanowi pokój dzienny z otwartą kuchnią i pokój gościnny. Strefa nocna to trzy sypialnie garderoba duża łazienka oraz strych który może pełnić rolę pokoju lub pracowni. Istnieje także wersja domu z garażem i strychem.
Dostępne wersje
- Otylia (z garażem)
- Odbicia lustrzane wszystkich wersji
Technologia i konstrukcja
Dom zaprojektowano w technologii murowej ze stropem gęstożebrowym. Schody wewnętrzne drewniane. Dach o konstrukcji drewnianej kryty dachówką cementową. Okna połaciowe.
Wykończenie
Elewacje wykonano z tynku strukturalnego cokół z płytek klinkierowych. Stolarka okienna drewniana.
Dodatki do projektu
Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła.

więcej
Projekt instalacji węzła grzewczego z pompą ciepła

Do każdego projektu autorstwa Pracowni Projektowej ARCHIPELAG dostępny jest projekt instalacji węzła grzewczego bazujący na pompie ciepła.

więcej

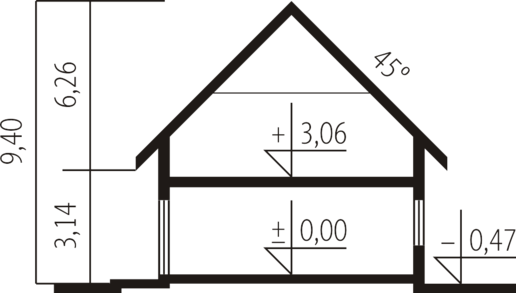

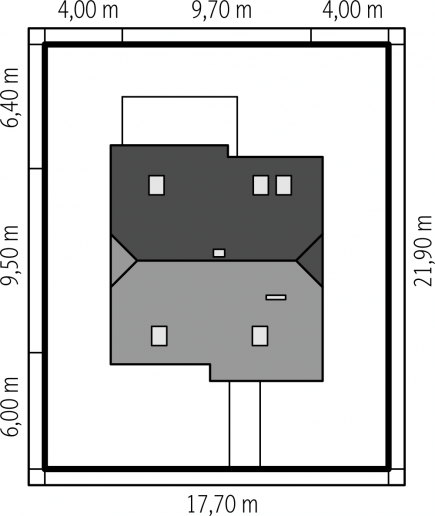

Schemat przekroju Usytuowanie na działce Pliki do pobrania

Cena projektu: 2 070zł (cena zawiera VAT)

Zamów projekt
