Lea G1

	Autor: Artur Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=134.11 kWh/(m²/rok), EK=129.18 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	159 500 ⁽²⁾	114 900 ⁽²⁾
Stan surowy zamknięty:	230 400 ⁽²⁾	165 900 ⁽²⁾
Stan deweloperski:	354 400 ⁽²⁾	244 600 ⁽²⁾
Instalacje wewnętrzne:	35 440 ⁽²⁾	21 340 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

97.62 m²

Kubatura netto:

421.03 m³

Wymiary budynku:

16.0x7.7 m

Min. wymiary działki:

22.0x17.9 m

Wysokość budynku:

8.16 m

Kąt nachylenia dachu:

42°

Powierzchnia dachu:

167.0 m²

Charakterystyka

Dom parterowy z poddaszem użytkowym, niepodpiwniczony z garażem jednostanowiskowym. Przeznaczony dla 4-5-osobowej rodziny. Na parterze zaprojektowano strefę dzienną: salon z kominkiem, jadalnię oraz kuchnię ze spiżarnią. Znalazł się tu również gabinet, łazienka i pomieszczenie gospodarcze. Strefę nocną zlokalizowano na poddaszu. Tworzą ją trzy wygodne sypialnie oraz duża łazienka. Nad garażem przewidziano strych dostępny przez wyłaz w stropie.

Lea G1 to ekonomiczna w realizacji propozycja dla miłośników eleganckiej prostoty. Czytelny i funkcjonalny układ domu znakomicie dopasowuje się do rytmu życia rodziny. Charakterystycznym elementem budynku są ciekawie zaprojektowane zadaszenia, podkreślające nowoczesny styl bryły. Chłodna biel tynku doskonale komponuje się z ciepłym drewnem, tworząc wysmakowaną całość. Lea G1 to dom zaprojektowany w duchu energooszczędności – prosty, dwuspadowy dach idealnie nadaje się do zamontowania na nim systemu solarnego.

Dom z Kolekcji Bianco

Ergonomia – Ekonomia – Funkcjonalność – Czysta forma – Glamour

Kolekcja Bianco

Domy z Kolekcji Bianco zostały zaprojektowane z najwyższą troską o ergonomię i komfort użytkowy. W każdym projekcie z Kolekcji Bianco zminimalizowano ilość pionów instalacyjnych. Zgrupowanie w bliskim sąsiedztwie pomieszczeń, do których konieczne jest doprowadzenie wody, kanalizacji oraz systemu wentylacji pozwala ograniczyć koszty związane z wykonaniem instalacji wewnętrznych oraz dodatkowych pionów wentylacyjnych.
W domach z Kolekcji Bianco strefa dzienna jest wyraźnie oddzielona od części gospodarczej i sanitarnej, co podnosi komfort użytkowy, a dodatkowo akcentuje reprezentacyjny charakter. Strefę nocną zaprojektowano z dbałością o jej intymny charakter. W Kolekcji Bianco dominuje ascetyczna wizja piękna – prosta, czysta, doskonała.

Istnieje możliwość:
- podpiwniczenia budynku
- zbliźniaczenia
- wykonania domu dwulokalowego

Dostępne wersje

- Lea – wersja bez garażu, dwie wersje wykończenia elewacji
- Lea G2 - z garażem dwustanowiskowym
- Odbicia lustrzane do wszystkich wersji

Technologia i konstrukcja

Dom zaprojektowany w technologii murowej ze stropem gęstożebrowym. Schody wewnętrzne drewniane. Dach o konstrukcji drewnianej pokryty dachówką płaską lub inną o podobnych parametrach.

Wykończenie

Elewacje wykończono tynkiem mineralnym i okładziną drewnianą. Cokół kamienny. Stolarka okienna drewniana lub PCV. Rolety zewnętrzne naokienne w systemie CleverBox firmy BeClever.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Do każdego projektu autorstwa Pracowni Projektowej ARCHIPELAG dostępny jest projekt instalacji węzła grzewczego bazujący na pompie ciepła.

więcej

Schemat przekroju

Kliknij, aby powiększyć

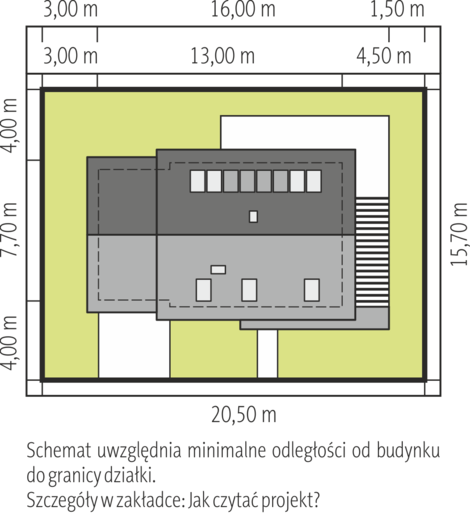

Usytuowanie na działce

Kliknij, aby powiększyć

Pliki do pobrania

lea_g1_przekroj_AA.pdf (PDF, rozmiar: 1725 KB)
lea_g1_przekroj_BB.pdf (PDF, rozmiar: 1689 KB)
lea_g1_rzut_parteru.pdf (PDF, rozmiar: 1663 KB)
lea_g1_rzut_poddasza.pdf (PDF, rozmiar: 1665 KB)

Cena projektu: 2 170zł (cena zawiera VAT)

Zamów projekt
