Projekt Emi

Strona główna » Projekty domów » Projekt

następny projekt poprzedni projekt lista projektów

Emi

	Autor: Artur Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=125.7 kWh/(m²/rok), EK=106.09 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	83 600 ⁽²⁾	60 200 ⁽²⁾
Stan surowy zamknięty:	125 500 ⁽²⁾	90 400 ⁽²⁾
Stan deweloperski:	188 200 ⁽²⁾	129 900 ⁽²⁾
Instalacje wewnętrzne:	18 820 ⁽²⁾	11 320 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

125.20 m²

Kubatura netto:

280.35 m³

Wymiary budynku:

14.0x9.5 m

Min. wymiary działki:

21.0x22.7 m

Wysokość budynku:

6.64 m

Kąt nachylenia dachu:

30°

Powierzchnia dachu:

162.5 m²

Charakterystyka

Dom parterowy, niepodpiwniczony. Przeznaczony dla 3-4-osobowej rodziny. Strefę dzienną tworzy salon z kominkiem, kuchnia oraz obszerna jadalnia. Dodatkowo dom posiada dużą łazienkę oraz praktyczne pomieszczenie gospodarcze. Strefa nocna to dwie sypialnie oraz komfortowa sypialnia rodziców.

Emi to dom zaprojektowany w duchu nowoczesnej prostoty. Strefa wejściowa czaruje swoją symetrią i elegancją. Zgrabną bryłę budynku otula szykowna elewacja. Wnętrze domu wyróżnia ergonomiczny i funkcjonalny charakter. Na szczególną uwagę zasługuje wygodny, słoneczny salon, harmonijnie połączony z jadalnią. Emi to doskonała propozycja dla inwestorów, którzy marzą o przytulnych przestrzeniach z nowoczesnym pazurem.

Istnieje możliwość:
- podpiwniczenia budynku
- zbliźniaczenia
- wykonania domu dwulokalowego

Dostępne wersje

- Odbicie lustrzane

Technologia i konstrukcja

Dom zaprojektowany w technologii murowej ze stropem gęstożebrowym. Dach o konstrukcji drewnianej pokryty dachówką IBF. Więźba dachowa dostępna również w systemie prefabrykacji drewnianej.

Wykończenie

Elewacje wykończono tynkiem mineralnym, okładziną kamienną oraz drewnianą. Cokół kamienny. Stolarka okienna drewniana lub PCV.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Do każdego projektu autorstwa Pracowni Projektowej ARCHIPELAG dostępny jest projekt instalacji węzła grzewczego bazujący na pompie ciepła.

więcej

Schemat przekroju

Kliknij, aby powiększyć

Usytuowanie na działce

Kliknij, aby powiększyć

Pliki do pobrania

Emi - rzut parteru (PDF, rozmiar: 767 KB)
Emi - rzut poddasza (PDF, rozmiar: 632 KB)
Emi - przekrój A-A (PDF, rozmiar: 777 KB)
Emi - przekrój B-B (PDF, rozmiar: 796 KB)
Emi - przekrój C-C (PDF, rozmiar: 529 KB)

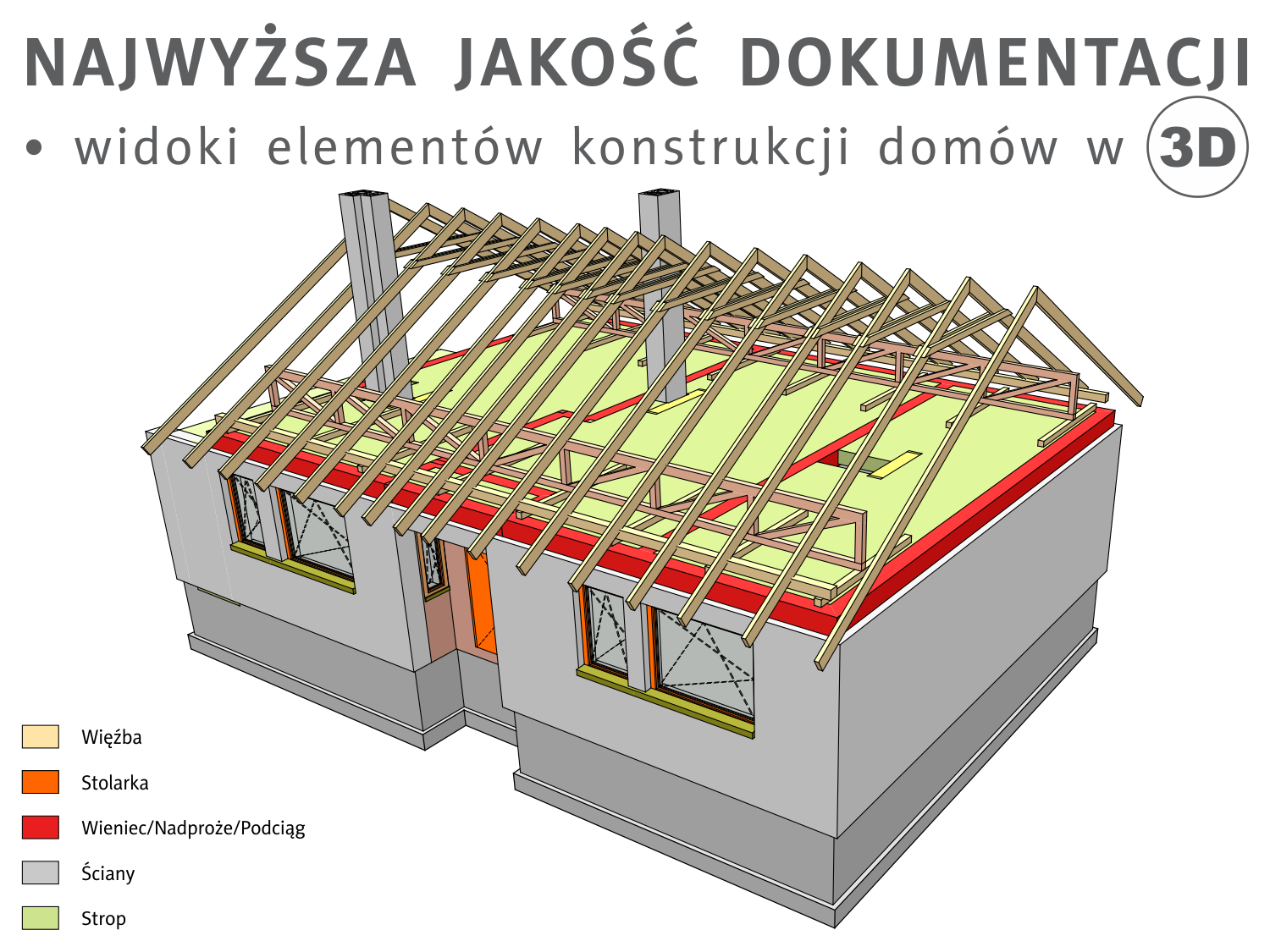

NAJWYŻSZA JAKOŚĆ DOKUMENTACJI - widoki elementów konstrukcji domów w 3D (PNG, rozmiar: 658 KB)

Cena projektu: 2 070zł (cena zawiera VAT)

Zamów projekt
