Dina

Dostępne wersje projektu: Wersja 1 , Wersja 2	Autor: Julitta Chmiel-Sobieralska, Artur Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=120.59 kWh/(m²/rok), EK=109.63 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	156 700 ⁽²⁾	112 900 ⁽²⁾
Stan surowy zamknięty:	226 400 ⁽²⁾	163 100 ⁽²⁾
Stan deweloperski:	348 400 ⁽²⁾	240 400 ⁽²⁾
Instalacje wewnętrzne:	34 840 ⁽²⁾	20 940 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

113.74 m²

Kubatura netto:

421.08 m³

Wymiary budynku:

8.3x14.4 m

Min. wymiary działki:

17.1x26.9 m

Wysokość budynku:

8.30 m

Kąt nachylenia dachu:

45°

Powierzchnia dachu:

218.0 m²

Charakterystyka

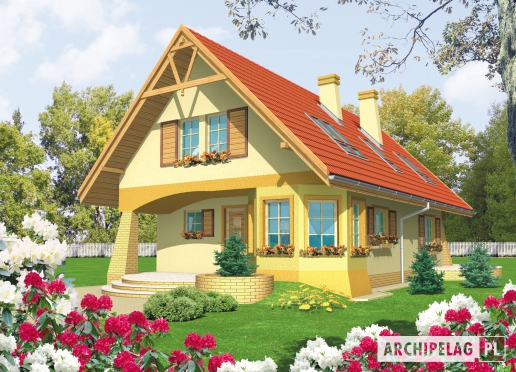

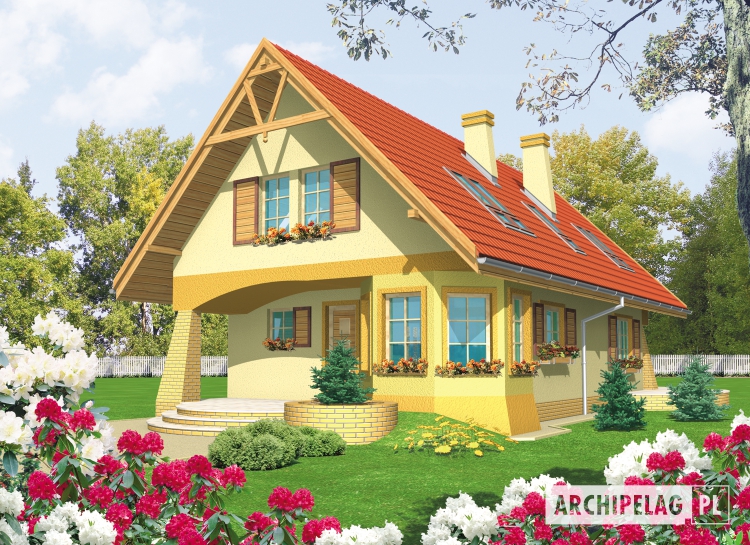

Dom parterowy z użytkowym poddaszem niepodpiwniczony przeznaczony (w zależności od wersji) dla 3-6-osobowej rodziny. Dom o mocnej zróżnicowanej bryle doskonale nadaje się na wąską działkę. Strefa dzienna na parterze to obszerny salon gabinet kuchnia z wydzieloną jadalnią wc i pomieszczenie gospodarcze. Na poddaszu mieści się strefa nocna składająca się z trzech pokoi łazienki i garderoby. Wersja II jest poszerzona o garaż który można powiększyć do dwustanowiskowego oraz trzeci pokój na poddaszu. Dom nadaje się do zabudowy bliźniaczej.

Technologia i konstrukcja

Dom zaprojektowano w technologii murowej ze stropem gęstożebrowym. Schody wewnętrzne żelbetowe. Dach o konstrukcji drewnianej kryty dachówką cementową. Okna połaciowe.

Wykończenie

Elewacje wykonano z tynku strukturalnego cokół z okładziny klinkierowej. Stolarka okienna drewniana. Rolety zewnętrzne naokienne w systemie CleverBox firmy BeClever.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Do każdego projektu autorstwa Pracowni Projektowej ARCHIPELAG dostępny jest projekt instalacji węzła grzewczego bazujący na pompie ciepła.

więcej

Schemat przekroju

Kliknij, aby powiększyć

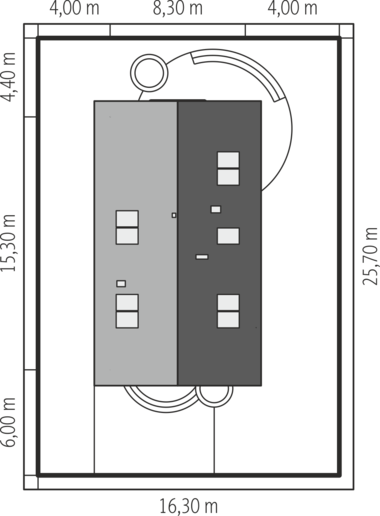

Usytuowanie na działce

Kliknij, aby powiększyć

Pliki do pobrania

DINA_parter_GOT.pdf (PDF, rozmiar: 483 KB)
DINA_poddasze_GOT.pdf (PDF, rozmiar: 492 KB)
DINA_przekroj_AA_GOT.pdf (PDF, rozmiar: 633 KB)

Cena projektu: 2 170zł (cena zawiera VAT)
