Dąbrówka G2

Dostępne wersje projektu: Wersja 1 , Wersja 2	Autor: Bogusław Marcjasz, Robert Wójciak

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=116.2 kWh/(m²/rok), EK=105.63 kWh/(m²/rok)

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	286 700 ⁽²⁾	206 500 ⁽²⁾
Stan surowy zamknięty:	407 400 ⁽²⁾	293 400 ⁽²⁾
Stan deweloperski:	618 700 ⁽²⁾	427 000 ⁽²⁾
Instalacje wewnętrzne:	61 870 ⁽²⁾	37 170 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

186.02 m²

Kubatura netto:

601.69 m³

Wymiary budynku:

18.5x12.5 m

Min. wymiary działki:

26.5x22.3 m

Wysokość budynku:

7.15 m

Kąt nachylenia dachu:

29°/35°/25°
(12°)

Powierzchnia dachu:

277.0 m²

Charakterystyka

Dom parterowy z poddaszem użytkowym niepodpiwniczony z garażem przeznaczony dla 4-5-osobowej rodziny. Parter podzielony został na dwie strefy: dzienną z salonem jadalnią kuchnią i wc oraz wyodrębnioną częścią nocną składającą się z sypialni garderoby i łazienki. Na poddaszu zaprojektowano dwa pokoje łazienkę i garderobę.

Technologia i konstrukcja

Dom zaprojektowano w technologii murowej ze stropem gęstożebrowym. Schody wewnętrzne drewniane. Dach o konstrukcji drewnianej kryty dachówką cementową lub ceramiczną.

Wykończenie

Elewację wykonano z tynku mineralnego okładzinę cokołu z kamienia lub tynku o innym kolorze. Stolarka okienna drewniana. Okna połaciowe.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła firm Zehnder Polska i Rekuperatory.pl, wraz z materiałami informacyjnymi na temat rekuperacji.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Projekt instalacji węzła grzewczego z pompą ciepła wraz danymi technicznymi urządzenia oraz opcjami modułów dodatkowych.

więcej

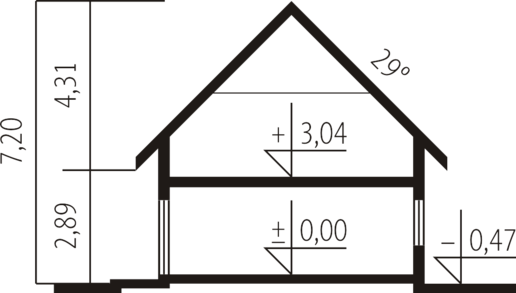

Schemat przekroju

Kliknij, aby powiększyć

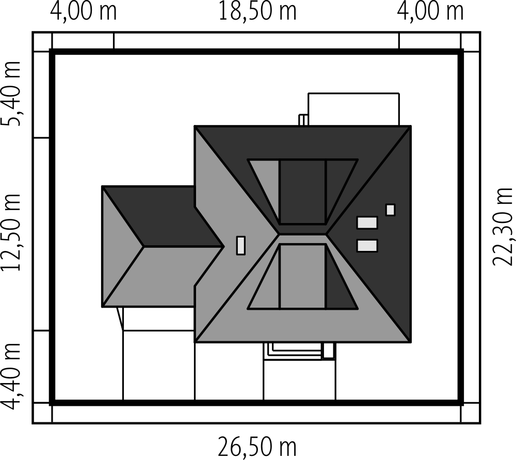

Usytuowanie na działce

Kliknij, aby powiększyć

Pliki do pobrania

Dąbrówka G2 do druku (PDF, rozmiar: 554 KB)
DABROWKAG2_parter_GOT.pdf (PDF, rozmiar: 524 KB)
DABROWKAG2_poddasze_GOT.pdf (PDF, rozmiar: 472 KB)
DABROWKAG2_przekroj_BB_GOT.pdf (PDF, rozmiar: 755 KB)

Cena projektu: 2 400zł (cena zawiera VAT)
