Bernadetta

	Autor: Dorota Palmączyńska, Robert Wójciak

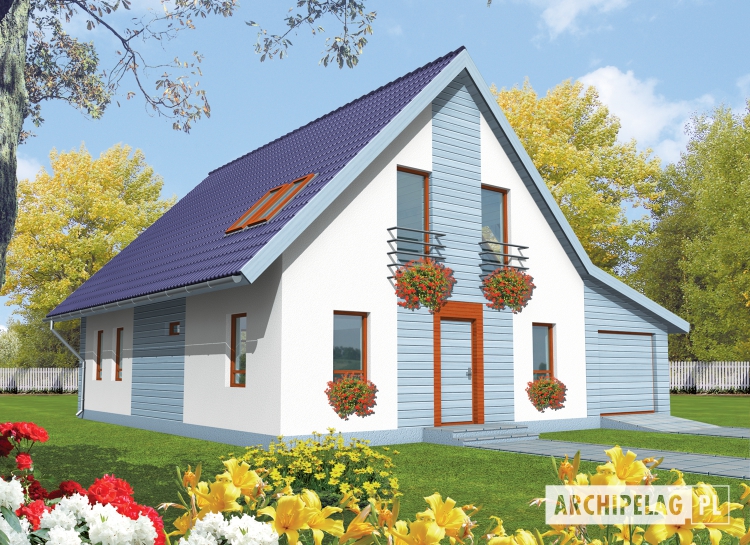

Projekty domów Archipelag - Bernadetta

Projekty domów Archipelag - Bernadetta

Charakterystyka energooszczędności

Rzetelny koszt budowy

Budynek oceniany

Według wymagań WT 2008

Dla instalacji grzewczej z kotłem gazowym:
EP=127.03 kWh/(m²/rok), EK=115.48 kWh/(m²/rok)

Sprawdź ile możesz zaoszczędzić

Sfinansuj budowę. Sprawdź promocję!

	STANDARDOWE (uśrednione) [zł]	METODĄ GOSPODARCZĄ (oszczędnościową) [zł]
Stan surowy otwarty:	198 300 ⁽²⁾	142 800 ⁽²⁾
Stan surowy zamknięty:	286 500 ⁽²⁾	206 300 ⁽²⁾
Stan deweloperski:	440 800 ⁽²⁾	304 200 ⁽²⁾
Instalacje wewnętrzne:	44 080 ⁽²⁾	26 480 ⁽²⁾
⁽¹⁾ Wyliczone według kosztorysu ⁽²⁾ Wyliczone według współczynników

Parametry projektu

Powierzchnia zabudowy:

150.48 m²

Kubatura netto:

593.37 m³

Wymiary budynku:

12.8x12.7 m

Min. wymiary działki:

19.8x23.7 m

Wysokość budynku:

8.72 m

Kąt nachylenia dachu:

45°

Powierzchnia dachu:

232.0 m²

Charakterystyka

Dom z użytkowym poddaszem niepodpiwniczony z garażem przeznaczony dla 4-5 osobowej rodziny. Na elewacji szczytowej - od strony ogrodu - znajduje się duże przeszklenie które jest wyjściem z pokoju dziennego i (na poddaszu) z sypialni na balkon. Strefa nocna składająca się z trzech sypialń i łazienki znajduje się na poddaszu. Na parterze mieści się gabinet który może pełnić rolę dodatkowej sypialni.

Technologia i konstrukcja

Dom zaprojektowano w technologii murowej ze stropem gęstożebrowym. Dach o konstrukcji drewnianej pokryto dachówką cementową lub ceramiczną.

Wykończenie

Elewację wykonano z tynku strukturalnego i okładziny z poziomych desek w kolorze niebieskim z widoczną strukturą drewna. Stolarka okienna drewniana.

Dodatki do projektu

Projekt wentylacji mechanicznej

Szczegółowy projekt instalacji wentylacyjnej mechanicznej nawiewno-wywiewnej z odzyskiem ciepła.

więcej

Projekt instalacji węzła grzewczego z pompą ciepła

Do każdego projektu autorstwa Pracowni Projektowej ARCHIPELAG dostępny jest projekt instalacji węzła grzewczego bazujący na pompie ciepła.

więcej

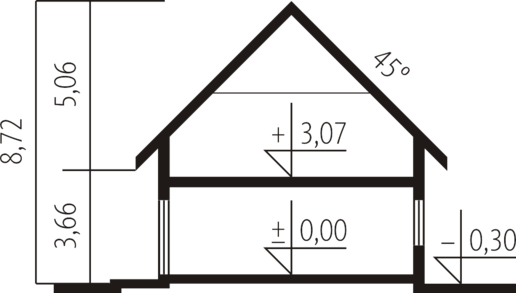

Schemat przekroju

Przekrój domu

Kliknij, aby powiększyć

Pliki do pobrania

Usytuowanie na działce 1:500 (PDF) (PDF, rozmiar: 11 KB)
Usytuowanie na działce 1:500 (DXF) (DXF, rozmiar: 25 KB)
Bernadetta do druku (PDF, rozmiar: 442 KB)
BERNADETTA_parter_GOT.pdf (PDF, rozmiar: 449 KB)
BERNADETTA_poddasze_GOT.pdf (PDF, rozmiar: 386 KB)
BERNADETTA_przekroj_AA_GOT.pdf (PDF, rozmiar: 587 KB)

Cena projektu: 2 200zł (cena zawiera VAT)

Zamów projekt
